华为N63E-22传输机柜规格参数,华为EA5800-X17波分机柜，华为300*600*2200mm交换机机柜，华为21英寸网络机柜

华为N63E-22传输机柜符合ETSI规格参数,华为EA5800-X17波分机柜，华为300*600*2200mm交换机机柜，华为21英寸网络机柜

N63E-22 机柜描述:

N63E-22机柜符合ETSI规格。本节介绍N63E-22机柜的外观、典型配置、进线孔、防 尘网、通风原理和机柜参数。 1.1 外观结构 N63E-22机柜为NC紫灰色ETSI 300mm前立柱机柜。以机架为主框架，前门为可开合 的单开门，并可拆卸，后门和侧门采用螺钉紧固，不可开合。 1.2 物理参数 介绍N63E-22机柜的尺寸和重量。 1.3 典型配置 N63E-22机柜采用直流供电。典型配置介绍机柜的业务框配置。 1.4 散热原理 N63E-22机柜内部业务框的顶部配有风扇框，通过抽风方式为机框散热。 1.5 DPD60-4-4直流配电框 DPD60-4-4型直流配电框支持2+2路直流电源（互为备份）输入和4路直流电源输出， 实现对机柜内设备的供电。

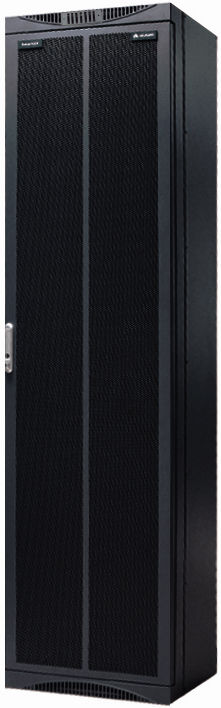

N63E-22 机柜外观结构

N63E-22机柜为NC紫灰色ETSI 300mm前立柱机柜。以机架为主框架，前门为可开合 的单开门，并可拆卸，后门和侧门采用螺钉紧固，不可开合

进线孔 在N63E-22机柜中安装线缆时，可以使用上走线或下走线的方式： ● 采用上走线方式时，外部线缆从机柜顶部进入机柜，具体的进线孔分布如图1-1所 示。 ● 采用下走线方式时，外部线缆从机柜底部进入机柜，具体的进线孔分布如图1-2所 示。

N63E-22 机柜的尺寸和重量:
