华为N68E机柜简介，华为交换机机柜参数，华为6008002200mm交换机机柜

华为N68E机柜简介，华为交换机机柜参数，华为600*800*2200mm交换机机柜

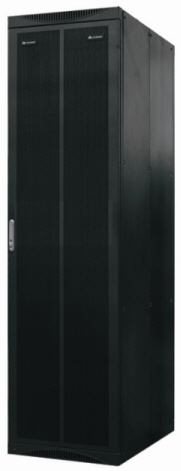

N68E 机柜外观 N68E机柜外观如图2-8所示。N68E机柜符合19英寸机械结构尺寸的要求（IEC 60297-2），采用模块化结构，便于扩容和维护。机柜的外表面、机架部分为NC紫灰色。

图 2-8 N68E 机柜外观

华为N68E机柜简介，华为交换机机柜参数，华为600*800*2200mm交换机机柜

N68E 机柜参数

N68E机柜参数如表2-2所示。

项目	参数
空柜重量说明空机柜重量指机柜带前、后、侧门的重量。	100kg
外形尺寸（宽×深×高）	600mm×800mm×2200mm
外形尺寸（宽×深×高）	24"×31"×87"
机柜顶部安装孔	● 孔位（宽×深）：450mm×750mm ● 螺母规格：16个M8压铆螺母
机柜底部安装孔	● 孔位（宽×深）：413mm×687mm ● 开孔孔径：4个φ18孔 ● 螺母规格：4个M12膨胀螺栓
可用空间	46U
开档尺寸	450mm
插框安装尺寸（方孔条中心距）	465mm
方孔条安装面与机柜前门内侧的距离	100mm

N68E机柜尺寸参数如图2-9所示。
