华为A66E 机柜技术参数简介，600 mm x 650 mm x 2200 mm网络机柜，19英寸波分机柜

 华为A66E 机柜简介，600 mm x 650 mm x 2200 mm网络机柜，19英寸波分机柜

A66E机柜的命名规则如表1-1所示。

图 1-1 机柜名称

表 1-1 命名规则

 华为A66E 机柜简介，600 mm x 650 mm x 2200 mm网络机柜，19英寸波分机柜

外观 图片

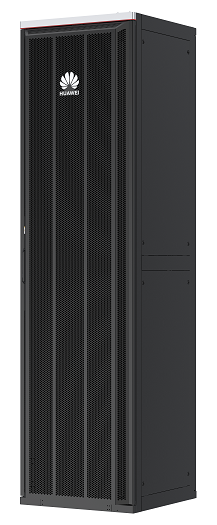

A66E机柜外观如图1-2所示。

组成结构

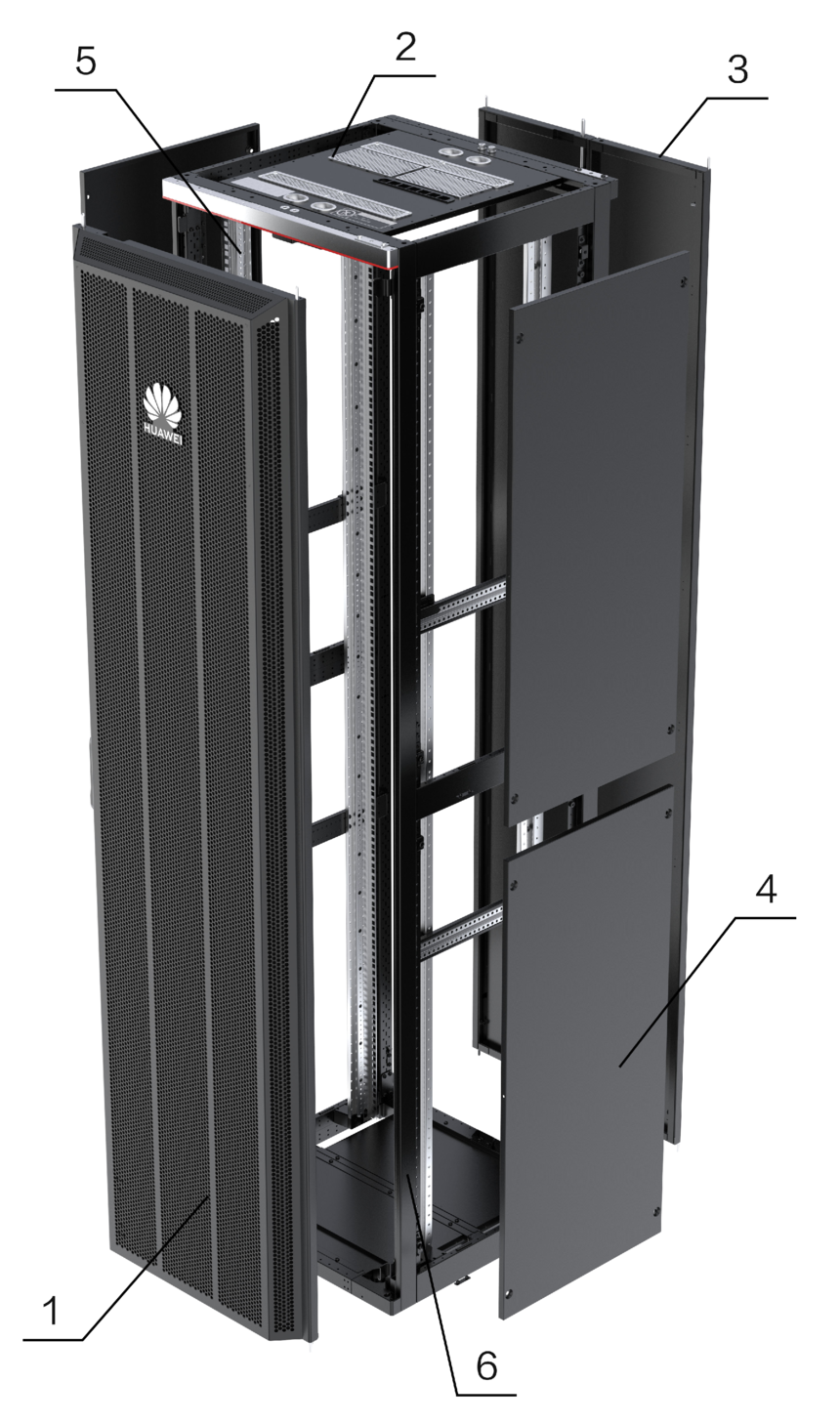

 机柜由机架、前机柜门、后机柜门、侧门、顶盖、方孔条组成，如图1-3所示。

 华为A66E 机柜简介，600 mm x 650 mm x 2200 mm网络机柜，19英寸波分机柜

功能与特性

机柜采用高强度A级优质碳素冷轧钢板和镀锌板，满足RoHS（Restriction of the use

of certain Hazardous Substances）要求，内部材料防火性能符合UL（Underwriter

Laboratories）标准。前后方孔条之间距离可按照25mm步距调节，采用拼装架构，便

于扩展。 华为A66E 机柜简介，600 mm x 650 mm x 2200 mm网络机柜，19英寸波分机柜

机柜的主要功能如下：

● 可支持机柜上下出线布线方式。

● 为内部各组件提供一个集中放置且相互连接的空间。

● 防止组件受污染。

● 保护组件免受外因导致的损毁

● 华为A66E 机柜简介，600 mm x 650 mm x 2200 mm网络机柜，19英寸波分机柜

散热原理

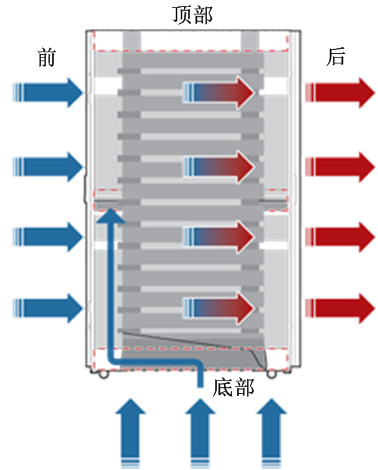

机柜前后装配网孔门板，支持前进风、后出风、地板下进风的散热方式，

具体如图1-4 所示。

图 1-4 机柜散热方式图

技术指标

表 1-2 A66E 机柜技术参数
