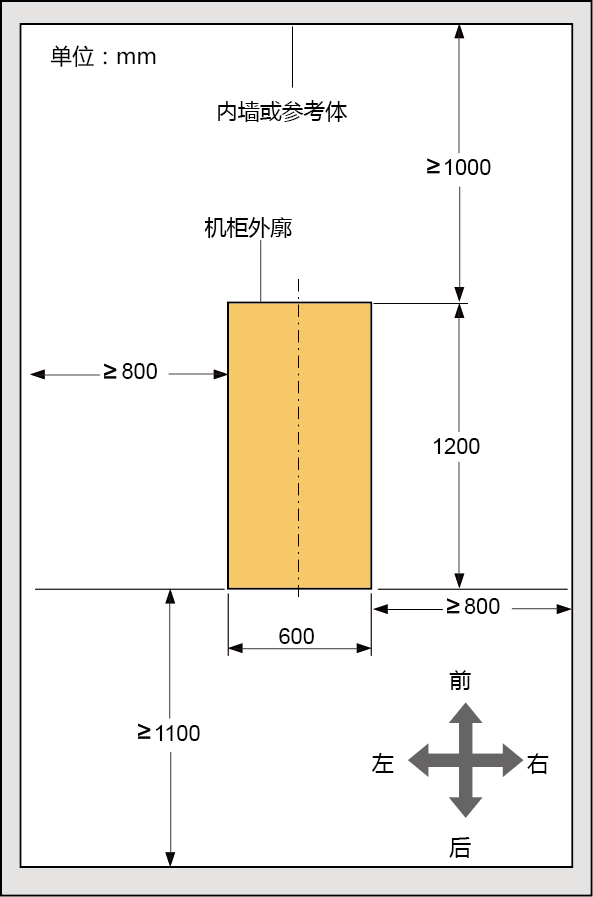

FR42612L 机柜安装 无紧固安装机柜在水泥地面与防静电地板的安装方式相同，主要步骤包括：定位机 柜、调平机柜、并柜、固定机柜。 说明 关于FR42612L机柜的相关信息，请参见附录“机柜介绍”的A FR42612L机柜介绍。 前提条件 机柜安装时使用到的工具如下： ● 万用表 ● 一字形螺丝刀、十字形螺丝刀、活动扳手 ● 钢卷尺、记号笔、粉斗、水平尺、角尺、劳保手套 ● 梯子 ● M6螺钉 ● 浮动螺母安装条 其中，仪表和专用工具在使用前需要进行校对和调整。 操作步骤 步骤1 机柜开始安装前应对安装环境、安装物料进行检查，确保机柜安装正常进行。 1. 检查设备的种类和数量与内置《装箱单》中的描述保持一致。 2. 检查机柜表面完好无损，无碰撞和刮伤痕迹。 3. 检查安装位置的面积大小、高度、地面承重能力是否满足要求。 步骤2 在安装位置画出机柜外轮廓线，确定机柜安装位置。 1. 根据施工图纸，用钢卷尺确定机柜安装位置，用

。

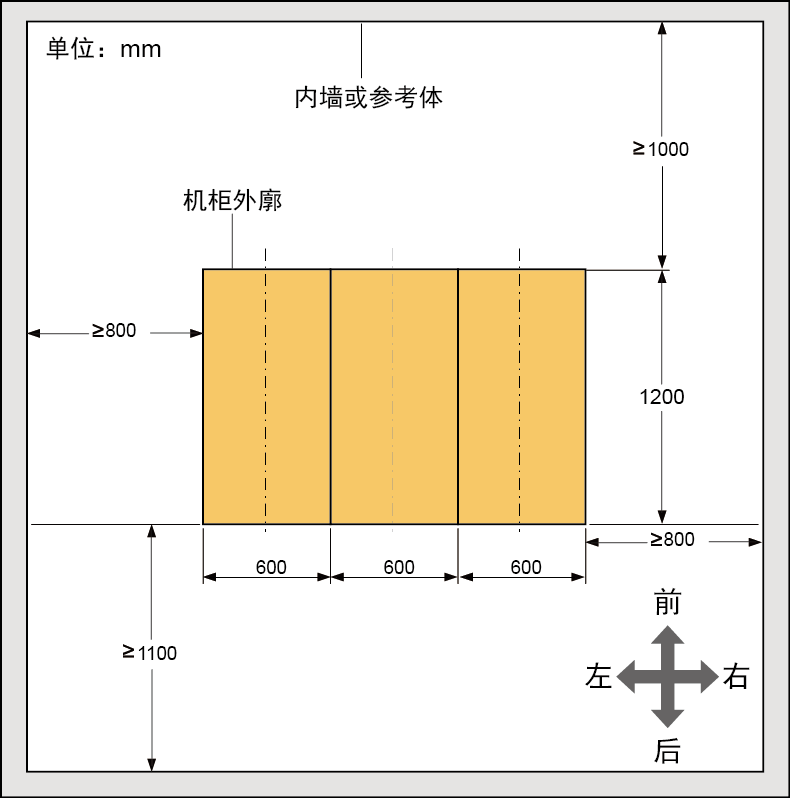

机柜肩并肩安装机柜的轮廓线如图5-14所示。

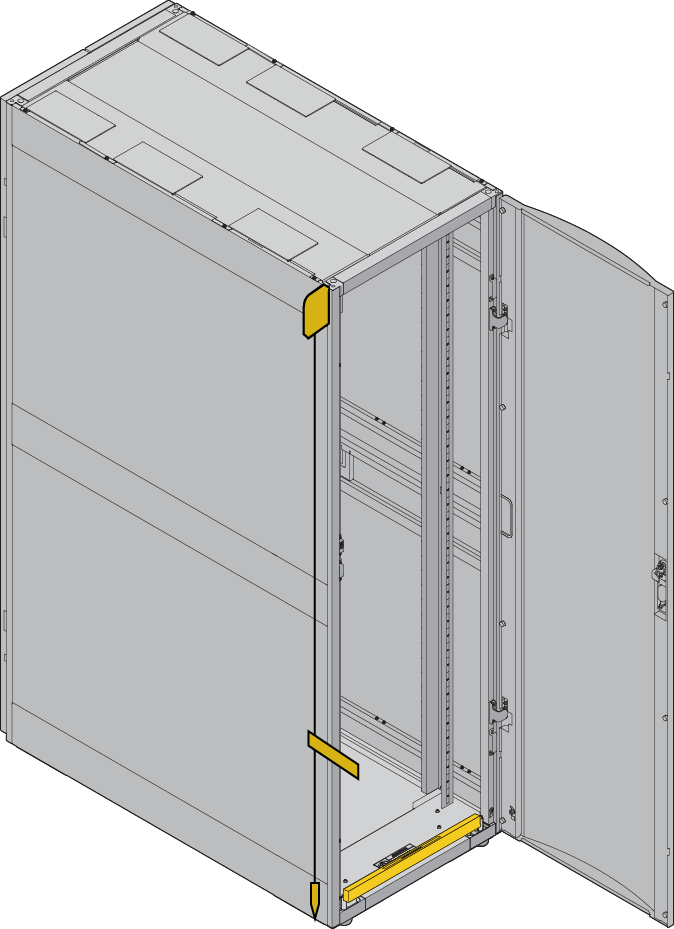

步骤3 利用机柜自带滚轮滚动，将机柜定位到安装位置。 1. 利用机柜自带的滚轮滚动，推动机柜到安装轮廓线位置。 2. 用角尺比对机柜外轮廓和地面轮廓线，确保机柜外沿和轮廓线对齐，如图5-15所 示。

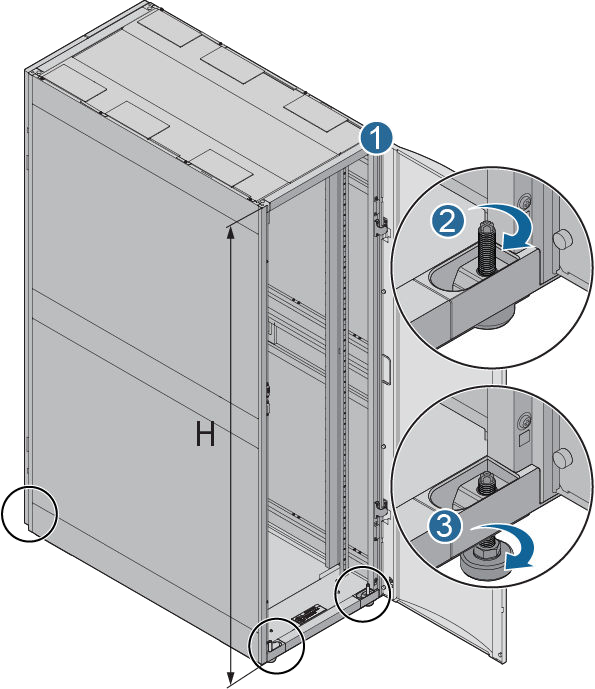

说明 用角尺确认机柜位置时，确保机柜左侧或右侧、后门处外沿与地面轮廓线对齐即可。 步骤4 利用机柜自带支撑地脚将机柜固定在地面上。 1. 打开机柜前、后门，如图5-16中步骤①所示。 2. 用十字螺丝刀顺时针拧下机柜底部四个支撑地脚，如图5-16步骤②所示。 3. 用活动扳手顺时针拧四个支撑地脚下部的M12螺栓，确保支撑地脚触地，机柜底 部四个滚轮均悬空，如图5-16中步骤③所示。

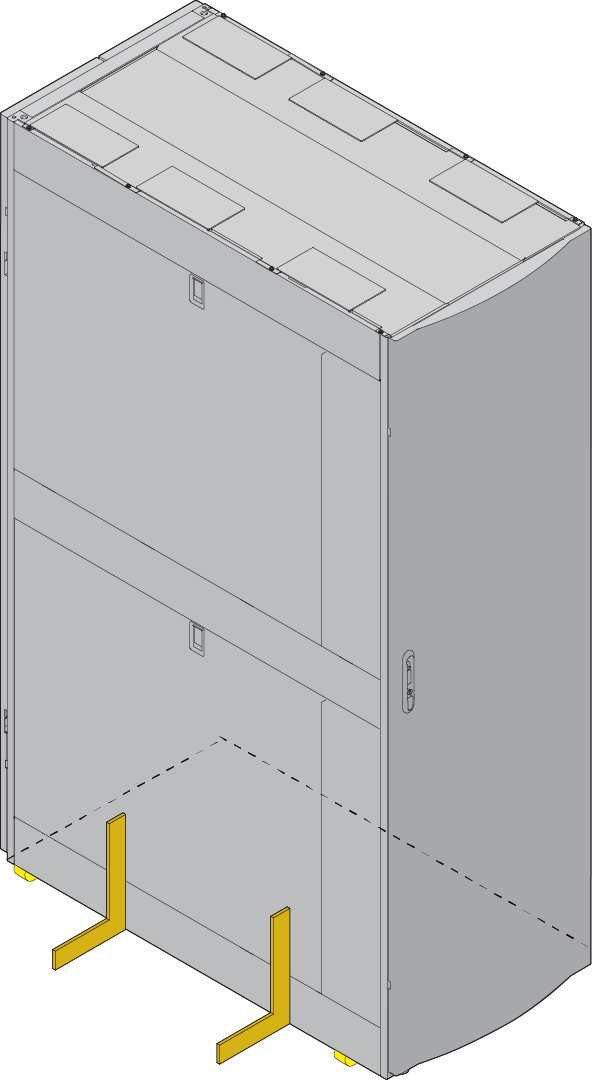

说明 – 机柜底部滚轮悬空检验方法：用十字螺丝刀拨动滚轮，四个滚轮均能自由转动。 – H表示机柜顶部到地面距离，可调范围：1995mm~2005mm。H值可根据实际情况调 整支撑地脚。 4. 用钢卷尺测量机柜前、后、左、右四个位置高度，确保所有高度相同。 步骤5 根据机柜的水平度和垂直度，利用地脚调平机柜。 1. 用水平尺和铅垂仪分别检查机柜的水平度和垂直度，如图5-17所示。 2. 如果机柜不水平，使用活动扳手调节相应的地脚，使机柜达到水平状态。

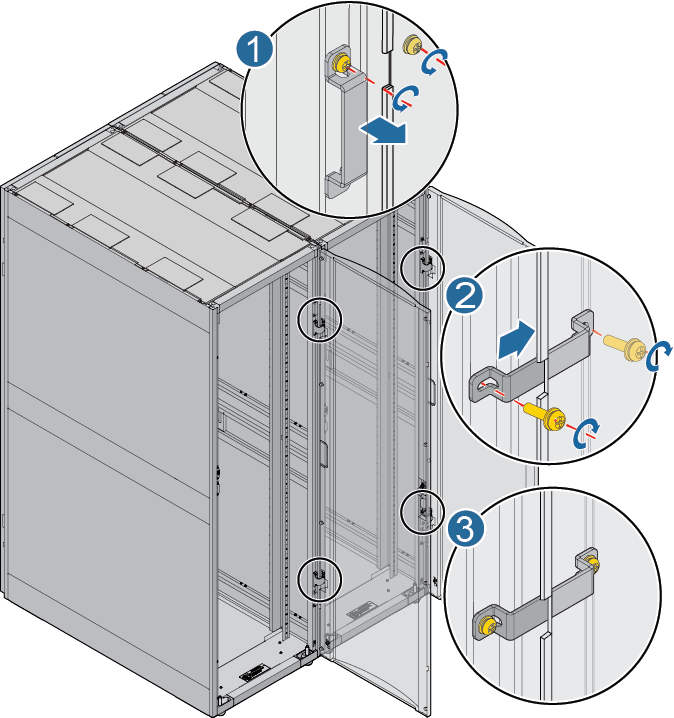

说明 ● 机柜前、后门位置均需要进行水平度检验。 ● 水平度识别方法：放置水平尺后，待水平尺中部的气泡静止，气泡处于中间位置即为水平。 步骤6 可选: 当固定并调平了两台以上相邻机柜，机柜之间需要进行并柜连接。 1. 用十字螺丝刀拧下机柜前、后门并柜片上紧固螺钉，如图5-18中步骤①所示。 说明 – 处于中间位置机柜，前门、后门各有四个并柜点。 – 处于边缘位置机柜，前门、后门各有两个并柜点。 – 并柜后机柜垂直度偏差和机柜间间距均不大于3mm。 2. 把并柜片从机柜门上缺口位置穿过，用步骤①拆下的螺钉紧固，如图5-18中步骤 ②所示。

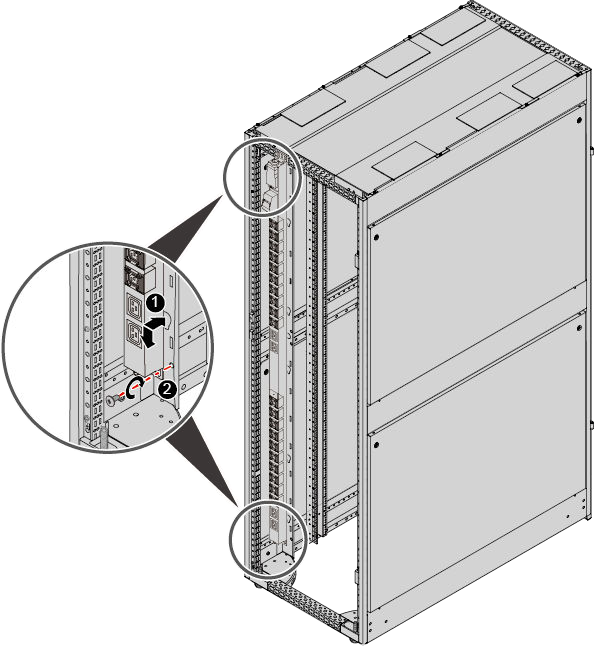

并柜后效果如图5-18中步骤③所示。 步骤7 安装电源分配单元。 在FR42612L机柜安装完成之后，将电源分配单元（Power Distribution Unit，PDU） 垂直安装在机柜后侧两边的PDU安装板上，为机柜内部组件供电。 1. 将PDU后面板上、下两个圆形挂钩对准机柜PDU安装板上的葫芦形安装孔，同时 插入安装孔内并向下用力锁紧PDU。

说明 建议两人同时操作，便于PDU安装挂钩对准安装孔。 2. 使用十字螺丝刀和M6螺钉固定PDU。 3. 重复步骤7.1和步骤7.2，完成另一侧PDU的安装。 步骤8 安装机柜的保护地线与电源线。 FR42612L机柜的保护地线和电源线的安装方式，参见5.5.2 安装机柜的保护地线与电 源线。 步骤9 可选: 拆卸机柜假面板。 如果规划的设备安装位置上安装有机柜假面板，请在安装设备之前拆卸假面板。如果 规划的设备安装位置上没有安装机柜假面板，请跳过本步骤。 1. 用十字螺丝刀拆卸假面板上的M6螺钉。 2. 取下假面板。 3. 用浮动螺母安装条拆卸浮动螺母。 注意 如果没有浮动螺母安装条，您也可以使用一字螺丝刀来拆卸浮动螺母。使用一字 螺丝刀拆卸浮动螺母时，请勿用力过猛，否则，一字螺丝刀容易打滑，从而伤及 手部或损坏设备。

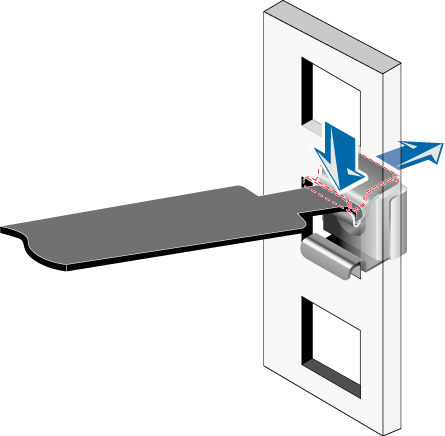

a. 用浮动螺母安装条将浮动螺母的一只脚向下拉，然后将浮动螺母取出，如图 5-20所示。 图 5-20 拆卸浮动螺母
