N66E 机柜外观

N66E机柜外观如图3-1所示。 N66E机柜符合19英寸机械结构尺寸的要求（ IEC

60297-2），采用模块化结构，便于扩容和维护。机柜的外表面和机架部分为紫灰色。

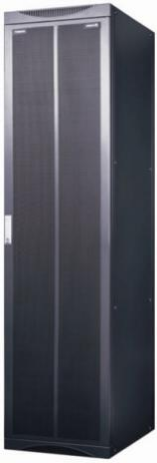

图 3-1 N66E 机柜外观图

3.1.2 N66E 机柜参数

N66E机柜参数如表3-1所示。

表 3-1 N66E 机柜参数

项目	参数
机柜底部安装孔	● 孔位（宽×深）：413mm×487mm ● 开孔孔径：4个φ18孔 ● 螺母规格：4个M12膨胀螺栓
可用空间	46U
开档尺寸	450mm
插框安装尺寸（方孔条中心距）	465mm
方孔条安装面与机柜前门内侧的距离	95mm

N66E机柜尺寸参数如图3-2所示。
