华为FusionModule500 微型智能微模块 (ECC800e)（单相 220V 电源制式） 42U 机柜多柜场景华为网络机柜

42U 机柜多柜场景

42U 机柜多柜包含 2 柜、3 柜和 4 柜场景，以 4 柜（网络柜+基础设施一体柜+电池柜+ 电池柜）场景为例。

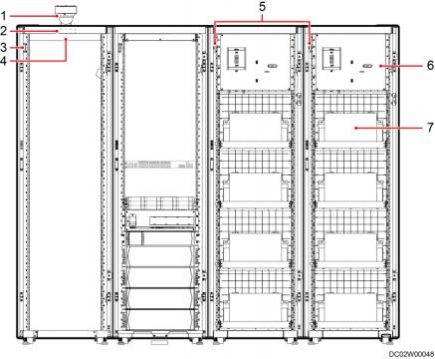

图2-3 42U 机柜 4 柜场景（正面）

L口说明

l 基础设施一体柜请参考单柜场景。

l 2 柜（基础设施一体柜+电池柜）场景时，独立部署 AI/DI 模块选配安装在电池柜背面顶部 42U。

l 当网络柜和电池柜同时存在时，独立部署 AI/DI 模块优先选配安装在网络柜背面顶部 42U。

l 当配置了蓄电池时，基础设施一体柜不配置电池包。

表2-5 42U 机柜 4 柜场景部件介绍

编号	部件	是否需要现场安装	是否需要现场接线
（1）	摄像机（可选）	需要	需要
（2）	温湿度传感器（可选）说明 l 800mm 宽网络柜，温湿度传感器安装在网络柜左侧。 l 600mm 宽网络柜，温湿度传感器安装在网络柜顶部。	需要	需要
（3）	门磁（可选）说明机柜后门的门磁（可选），安装位置参考基础	需要	需要

编号	部件	是否需要现场安装	是否需要现场接线
	设施一体柜。
（4）	独立部署 AI/DI 模块（可选）	需要	需要
（5）	门磁（可选）说明机柜后门的门磁（可选），安装位置参考基础设施一体柜。	需要	需要
（6）	电池柜配电	需要	需要
（7）	蓄电池	需要	需要
