华为eLTE V100R004C10 N610E-22 DC 核心机柜 华为网络机柜

华为eLTE V100R004C10  N610E-22 DC 核心机柜 华为网络机柜

功能

机柜的主要作用是为内部各组件提供一个集中放置且相互连接的空间，并防止组件受 污染，保护组件免受外因导致的损毁。

N610E-22机柜主要特点如下：

l 采用模块化结构，便于扩容和维护。

l 机柜前后门通风率达到50%，机柜支持前后及上下直通风道，使机柜具备良好的 散热性。

l 设计时充分考虑了电磁兼容性问题，所有接口具有良好的电磁屏蔽性能。

l 前后门和底板上的通风孔内衬防尘网，使机柜具备良好的防尘性能。

l 由优质电镀锌板和冷轧钢板材通过螺钉连接构成的拼装机柜，内部材料防火性能 符合UL标准。

外观

N610E-22机柜采用双开门，其外观如图2-1所示。

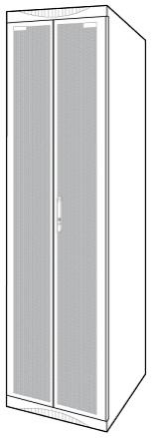

图 2-1 N610E-22 机柜外观示意图

2.2 使用场景

介绍N610E-22 DC核心机柜的使用场景。

N610E-22 DC核心机柜的使用场景如下：

l 室内机房，用户提供单相AC176～264V ，50/60Hz交流电，要求备电；方案为 AC/DC电源柜＋N610E-22 DC核心机柜。

l 室内机房，用户提供-48V直流电，不要求备电；方案为N610E-22 DC核心机柜。

2.3 技术指标

介绍N610E-22 DC核心机柜的技术指标。

N610E-22 DC核心机柜的技术指标如表2-1所示。环境指标如表2-2所示。防雷指标如表 2-3所示。

表 2-1 N610E-22 DC 核心机柜技术指标

表 2-2 N610E-22 DC 核心机柜环境指标

表 2-3 N610E-22 DC 核心机柜防雷指标
