华为eLTE V100R004C10 FR24611 DC 核心机柜华为网络机柜

功能

机柜的主要作用是为内部各组件提供一个集中放置且相互连接的空间，并防止组件受污染，保护组件免受外因导致的损毁。

外观

FR24611机柜后门采用双扇对开方式，前门采用左开门。机柜外观如图2-1所示。

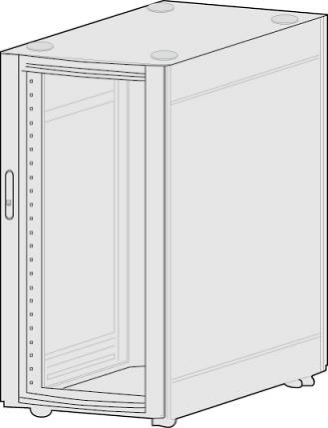

图 2-1 FR24611 机柜外观示意图

2.2 使用场景

介绍FR24611DC核心机柜的使用场景。

FR24611 DC核心机柜的使用场景如下：

l 室内机房，用户提供单相AC176～264V ，50/60Hz交流电，要求备电；方案为 AC/DC电源柜＋FR24611DC核心机柜。

l 室内机房，用户提供-48V直流电，不要求备电；方案为FR24611DC核心机柜。

2.3 技术指标

介绍FR24611DC核心机柜的技术指标。

FR24611 DC核心机柜的技术指标如表2-1所示，环境指标如表2-2所示，防雷指标如表 2-3所示。

表 2-1 FR24611 DC 核心机柜技术指标

指标项	指标值
额定输入电压	-48V DC

表 2-2 FR24611 DC 核心机柜环境指标

表 2-3 FR24611 DC 核心机柜防雷指标

指标项		指标值
电磁干扰	辐射发射	整机通过CISPR22的Class A测试。
电磁干扰	传导发射	整机通过CISPR22的Class A测试。
电磁敏感度	辐射敏感度	10V/m ，80％AM（1kHz）机壳。
	ESD	接触放电：±6kV，空气放电：±8kV。
	快速瞬态脉冲串	施加5/50 ns ，Rep.freq：5kHz，信号线为0.5kV，电源线为1kV的测试信号，可靠工作。
	传导抗扰度	在电源线、信号线上施加0.15～80MHz ，10V ，80％AM （1kHz）的测试信号，可靠工作。
	浪涌	差模1kV，共模2kV，性能等级B级。
