华为FushionModule2000 智能微模块数据中心 V200R002 华为网络机柜
产品特点
智能微模块采用一体化集成方案，主要具备一体化集成、安全可靠、低噪音、节省机 房占地面积和节约能源、安装省时、省力、省心、架构兼容、快速灵活部署和完善的 监控等特点，是新一代集成模块化数据中心产品。
一体化集成
一体化集成机柜系统、供配电系统、温控系统、机房管理系统、防雷接地系统、
辅助消防系统和综合布线系统， 高集成设计， 提供完整的解决方案。
一体化配电柜， 集成 ATS 配电、 UPS 配电、空调配电和IT 设备配电。
为服务器、存储、网络设备和网络柜设置不同的供电电流，支撑混合密度组网。
在 380V 和 208V 电源制式下超过 2 个电池柜或者 480V 电源制式和 380V 配置 120kVA 以上 UPS 时，建议电池架独立部署。
安全可靠
支持通道级门禁(可选)、机柜级门禁(可选)，避免无关人员进入， 提高机房安
全性。
集成辅助消防系统(可选)，提高机房安全性。
具备应急通风功能， 如空调出现故障，机房温度过高时， 自动打开天窗。 支持双路电源输入。
UPS 均配置手动维修旁路，正常工作时手动维修旁路开关处于锁定状态，避免由
于误操作引起电气事故。
模块化 UPS，能可靠的实现 N+1 冗余，提高系统的可靠性。
强电和弱电，光纤和网线均分开走线，减少电磁干扰。
节省机房占地面积和节约能源
无需专业机房， 办公大楼房间改造即可。
可直接安装在楼宇水泥地面上， 减少外配套工程。
支持通道级照明，节省电力能源。
供货周期短，快速安装， 有效降低成本。
安装省时、省力、省心
无需架空地板， 去工程化设计。
标准化，减少安装的时间和工作量。
架构兼容
支持 T1 环境。
模块化配电，支持柔性升级。
快速灵活部署
集成化设计支持主设备随办公点搬迁。
根据房间尺寸和单柜功耗，单排或双排可选， 灵活部署， 满足扩容要求。 适配企业 web 和内部业务，IT 柜内灵活安装服务器、存储、网络设备。
完善的监控
可通过多种传感器， 实现对机房内各功能模块的不间断监控。 管理系统支持 web 访问，轻松实现远程管理各功能模块
IT 柜
IT 柜符合 IEC (International Electrotechnical Commission) 60297- 1 标准，为数据中心服 务器提供可靠稳定的安装空间， 保证服务器的安全运行。
智能微模块配置的机柜尺寸统一，并采用前后风道。机柜外观如图3-1所示，主要技
术参数见表3-1。

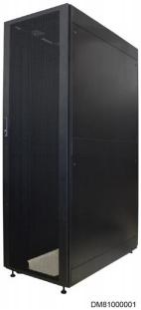

图3-1 机柜外观图
机柜满足以下特性：
机柜前后门通风率不低于 70%。
机柜内后部可安装两条竖装配电排(既 Rack power distribution unit，下文简称为
PDU2000)。
机柜的垂直安装上标示有每“U”的位置。
机柜的前门和后门带锁， 并只能用专用钥匙才能打开。
静载 1200kg。
机柜支持底座安装。安装尺寸如表3-1所示。
