华为FR42812 机柜 华为网络机柜 外观
本文档的图形仅供参考，机柜外观请以实际发货为准。 机柜外表面处理为砂纹黑色，外观如图1-2所示。

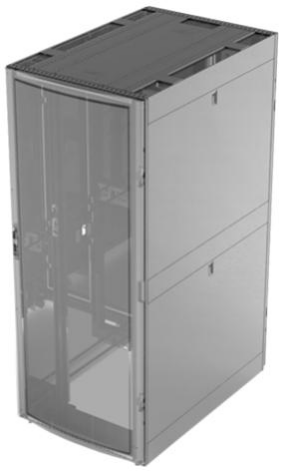

图 1-2 机柜外观图
物理结构 机柜由机架、前机柜门、后机柜门、侧门、顶盖、方孔条组成，如图1-3所示。

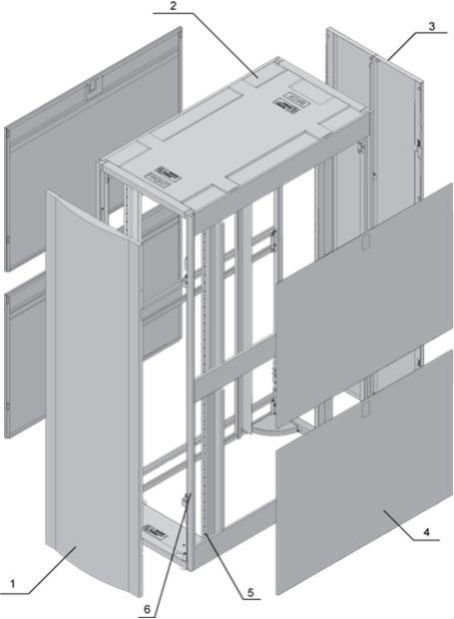

图 1-3 机柜结构图
1．前机柜门 2．顶盖 3．后机柜门 4．侧门 5 ．方孔条 6．机架
机柜采用高强度A级优质碳素冷轧钢板和镀锌板，满足RoHS（Restriction of the use of certain Hazardous Substances）要求，内部材料防火性能符合UL（Underwriter Laboratories）标准。
布线方式 布线方式可支持机柜上下出线。
机柜提供ESD插孔，在进行安装、维护操作时，需要配戴防静电腕带，防静电腕带的接 口一端要插在机柜的ESD插孔中，如图1-4所示。

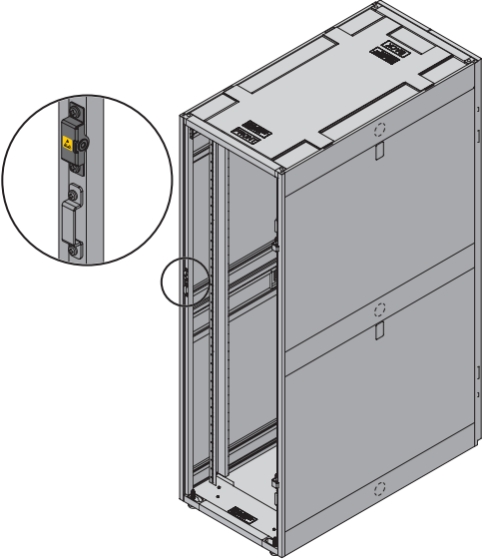

图 1-4 ESD 插孔位置图
