配置模块化 UPS 时一体化配电柜外观如图3-19 所示。

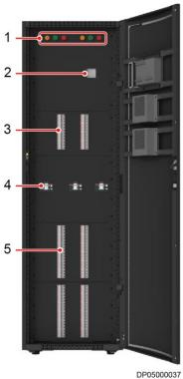

图3-19 配置模块化UPS 时一体化配电柜
(1)指示灯
(4) UPS 输入/输出塑壳
(2) ATS
(5)双路 IT 输出空开
(3)空调输出空开
配置模块化 UPS 时一体化配电柜参数如表3-13所示。
表3-13 配置模块化UPS 时一体化配电柜参数表
参数名称 | 参数值 |
净尺寸(高×宽×深) | 2000mm×600mm×1200mm |
IP 等级 | IP20 |
维护方式 | 前操作后维护 |
出线方式 | 上进上出 |
电源制式 | 380V/400V/415V 、50Hz/60Hz |
输入路数 | A 、B 两路输入 |
ATS 最大容量 | 400A |
参数名称 | 参数值 |
支持 UPS 最大容量 | 120kVA |
空调输出路数 | 最大配置 8 路 |
IT 输出路数 | 最大配置 72P |
防雷 | 配置 C 级防雷器 |
配置模块化 UPS 时一体化配电柜配置如表 3-14 所示。
表3-14 配置模块化UPS 时一体化配电柜配置
配置项 | 配置参数 |
市电输入开关 | 可选择单路或双路(ATS：市电+市电或 市电+油机) 输入开关，开关规格根据所 配 UPS 总容量决定， 可选 250A、 400A。 |
输入智能电量仪 | 标配有输入智能电量仪。 |
输出智能电量仪 | 标配无输出智能电量仪。 |
UPS 配电 | 根据 UPS 容量调整， 输入输出开关可选 1×160A/3P 输入+1×160A/4P 输出+1× 160A/4P 旁路， 或 1×250A/3P 输入+1× 250A/4P 输出+1×250A/4P 旁路。 |
空调配电 | 在总容量和 ATS 容量匹配情况下配置。 |
IT 配电 | 配置 48×40A/1P 、20×20A/3P 、24× 40A/3P。 |
照明配电(预留) | 2×10A/1P。 |
