 N68E 机柜外观

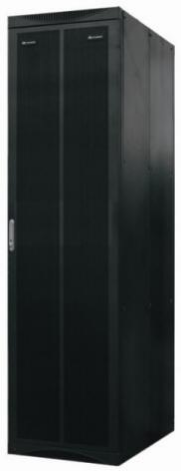

N68E机柜外观如图3-8所示。 N68E机柜符合19英寸机械结构尺寸的要求（ IEC

60297-2），采用模块化结构，便于扩容和维护。机柜的外表面、机架部分为NC紫灰 色。

图 3-8 N68E 机柜外观

3.2.2 N68E 机柜参数

N68E机柜参数如表3-2所示。

表 3-2 N68E 机柜参数

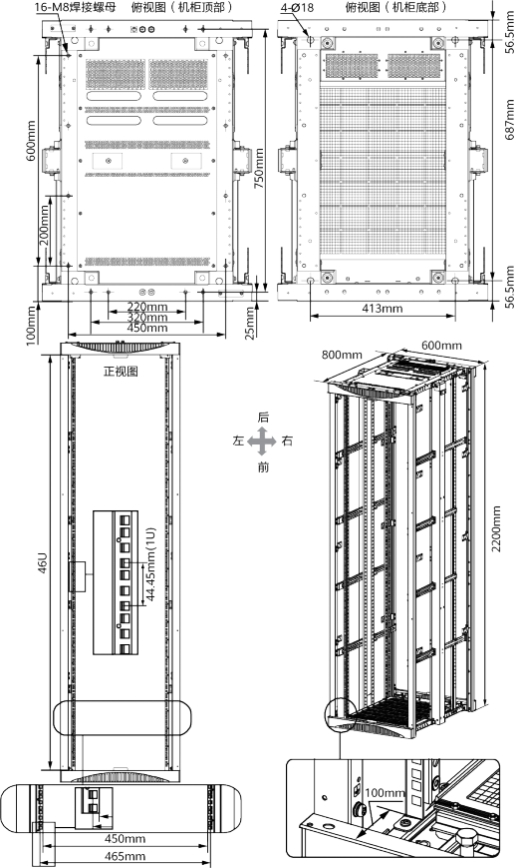

N68E机柜尺寸参数如图3-9所示。

图 3-9 N68E 机柜尺寸参数

3.2.3 N68E 机柜部件

N68E机柜由前、后、侧门和机架组成，如图3-10所示。

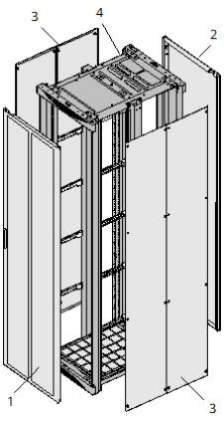

图 3-10 N68E 机柜结构图

1． 前门                          2． 背面的门                    3． 侧门                          4． 机架

3.2.4 N68E 机柜结构特点

机柜材质

N68E机柜是由优质电镀锌板和冷轧钢板材通过螺钉连接构成的拼装机柜，内部材料防 火性能符合UL（ Underwriter Laboratories）标准。

布线方式

N68E机柜顶部和底部都留有过线孔，支持顶部出线和底部出线两种走线方式。

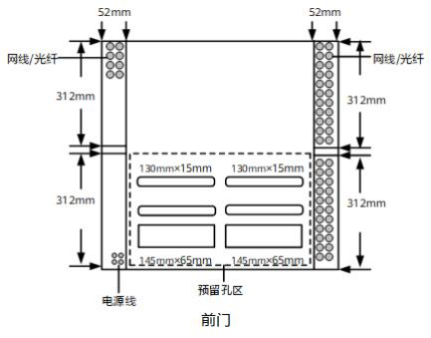

●    采用顶部出线时，外部线缆从机柜顶部进入机柜，具体的进线孔分布如图3-11所 示。

●    采用底部出线时，外部线缆从机柜底部进入机柜。

C口 说明

本文档中介绍的设备采用顶部方式。

图 3-11 机柜顶部进线孔图

ESD 插孔

N68E机柜在进行安装操作时，需要配戴防静电腕带，防静电腕带的接口一端要插在机 柜中部的ESD插孔中，如图3-12所示。

图 3-12 N68E 机柜 ESD 插孔示意图

机柜散热

机柜后、前门和顶板上开有高密的通风孔，支持前进风、后出风、上出风的通风方 式，使机柜具备良好的散热性能。

C口 说明

●   本文档中介绍的设备是左后风道散热方式，风扇在设备的后部。

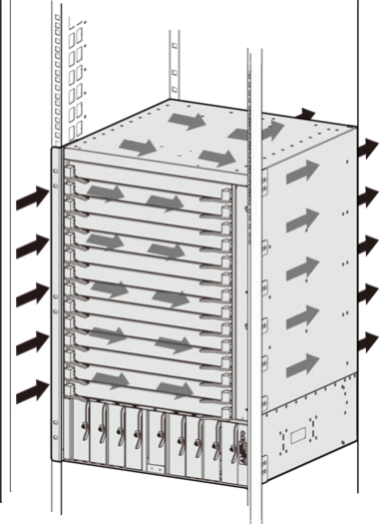

●   本文档中介绍的设备在机柜中的整体风道为：机柜前->设备左->设备内->设备后->机柜后， 如图3-13所示。

图 3-13 设备在机柜中的整体风道图

机柜防护

N68E机柜在防护方面做了以下处理：

●    设计时充分考虑了电磁兼容性问题，使机柜具有良好的电磁屏蔽性能。

●    机柜底板上的通风孔内衬防尘网，使机柜具备良好的防尘性能。

●    设计时也考虑了机柜各部件的良好接地，接地电阻不大于0.1欧姆。

安装场景

N68E机柜有以下两种安装场景：

●     可在水泥地面安装。

●    可在防静电地板安装。在防静电地板安装时，配用N6X系列支架。

机柜并柜

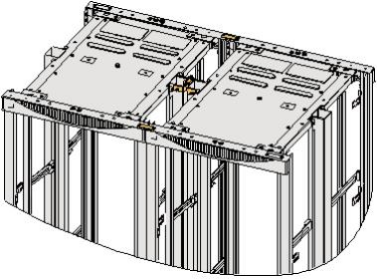

N68E机柜支持肩并肩并柜，顶部使用并柜连接板连接，如图3-14所示。并柜连接板为 机柜自带的附件。

图 3-14 N68E 机柜并柜示意图
