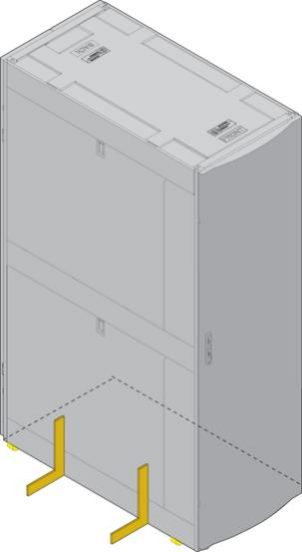

图 3-7 机柜放置在安装位置示意图
说明
用角尺确认机柜位置时，确保机柜左侧或右侧、后门处外沿与地面轮廓线对齐即可。 ----结束
3.1.7 固定机柜
操作步骤
步骤1 打开机柜前、后门，如图3-8中步骤①所示。
步骤2 用十字螺丝刀顺时针拧下机柜底部四个支撑地脚，如图3-8中步骤②所示
步骤3 用活动扳手顺时针拧四个支撑地脚下部的M12螺栓，确保支撑地脚触地，机柜底部四个 滚轮均悬空，如图3-8中步骤③所示。

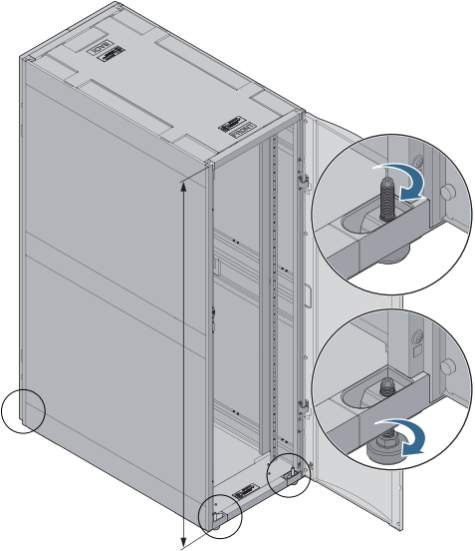

图 3-8 固定机柜示意图
H
1
说明
H
