N68E 机柜外观

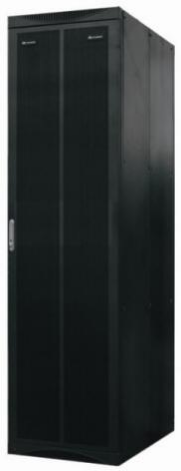

N68E机柜外观如图3-8所示。 N68E机柜符合19英寸机械结构尺寸的要求（ IEC

60297-2），采用模块化结构，便于扩容和维护。机柜的外表面、机架部分为NC紫灰 色。

图 3-8 N68E 机柜外观

3.2.2 N68E 机柜参数

N68E机柜参数如表3-2所示。

表 3-2 N68E 机柜参数

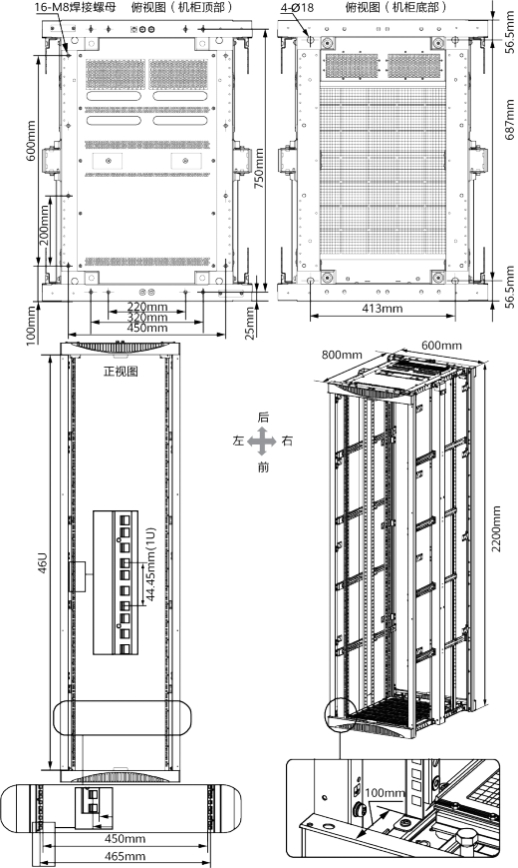

N68E机柜尺寸参数如图3-9所示。

图 3-9 N68E 机柜尺寸参数

3.2.3 N68E 机柜部件

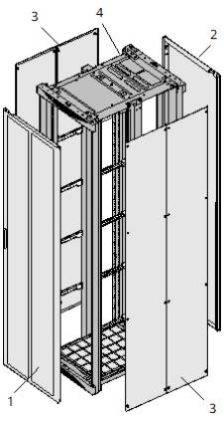

N68E机柜由前、后、侧门和机架组成，如图3-10所示。

图 3-10 N68E 机柜结构图

1． 前门                          2． 背面的门                    3． 侧门                          4． 机架

3.2.4 N68E 机柜结构特点

机柜材质

N68E机柜是由优质电镀锌板和冷轧钢板材通过螺钉连接构成的拼装机柜，内部材料防 火性能符合UL（ Underwriter Laboratories）标准。

布线方式

N68E机柜顶部和底部都留有过线孔，支持顶部出线和底部出线两种走线方式。

●    采用顶部出线时，外部线缆从机柜顶部进入机柜，具体的进线孔分布如图3-11所 示。

●    采用底部出线时，外部线缆从机柜底部进入机柜。
