华为FushionModule2000 智能微模块 V200R002 华为网络机柜

华为FushionModule2000  智能微模块 V200R002 华为网络机柜

产品特点

智能微模块采用一体化集成方案，主要具备一体化集成、安全可靠、低噪音、节省机 房占地面积和节约能源、安装省时、省力、省心、架构兼容、快速灵活部署和完善的 监控等特点，是新一代集成模块化数据中心产品。

一体化集成

   一体化集成机柜系统、供配电系统、温控系统、机房管理系统、防雷接地系统、

辅助消防系统和综合布线系统， 高集成设计， 提供完整的解决方案。

   一体化配电柜， 集成 ATS 配电、 UPS 配电、空调配电和IT 设备配电。

   为服务器、存储、网络设备和网络柜设置不同的供电电流，支撑混合密度组网。

在 380V 和 208V 电源制式下超过 2 个电池柜或者 480V 电源制式和 380V 配置 120kVA 以上 UPS 时，建议电池架独立部署。

安全可靠

   支持通道级门禁(可选)、机柜级门禁(可选)，避免无关人员进入， 提高机房安

全性。

   集成辅助消防系统(可选)，提高机房安全性。

   具备应急通风功能， 如空调出现故障，机房温度过高时， 自动打开天窗。    支持双路电源输入。

      UPS 均配置手动维修旁路，正常工作时手动维修旁路开关处于锁定状态，避免由

于误操作引起电气事故。

   模块化 UPS，能可靠的实现 N+1 冗余，提高系统的可靠性。

   强电和弱电，光纤和网线均分开走线，减少电磁干扰。

节省机房占地面积和节约能源

   无需专业机房， 办公大楼房间改造即可。

   可直接安装在楼宇水泥地面上， 减少外配套工程。

   支持通道级照明，节省电力能源。

   供货周期短，快速安装， 有效降低成本。

安装省时、省力、省心

   无需架空地板， 去工程化设计。

   标准化，减少安装的时间和工作量。

架构兼容

   支持 T1 环境。

   模块化配电，支持柔性升级。

快速灵活部署

   集成化设计支持主设备随办公点搬迁。

   根据房间尺寸和单柜功耗，单排或双排可选， 灵活部署， 满足扩容要求。    适配企业 web 和内部业务，IT

 IT 柜

IT 柜符合 IEC  (International Electrotechnical Commission) 60297- 1 标准，为数据中心服 务器提供可靠稳定的安装空间， 保证服务器的安全运行。

智能微模块配置的机柜尺寸统一，并采用前后风道。机柜外观如图3-1所示，主要技

术参数见表3-1。

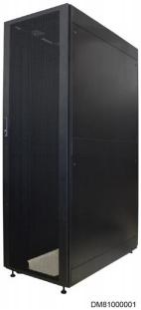

图3-1  机柜外观图

机柜满足以下特性：

   机柜前后门通风率不低于 70%。

   机柜内后部可安装两条竖装配电排(既 Rack power distribution unit，下文简称为

PDU2000)。

   机柜的垂直安装上标示有每“U”的位置。

   机柜的前门和后门带锁， 并只能用专用钥匙才能打开。

   静载 1200kg。

   机柜支持底座安装。安装尺寸如表3-1所示。

表3-1  机柜技术指标
