华为FushionModule2000 智能微模块
一体化配电柜
华为网络机柜
一体化配电柜
配置机架式 UPS 时一体化配电柜外观如图3-18 所示。

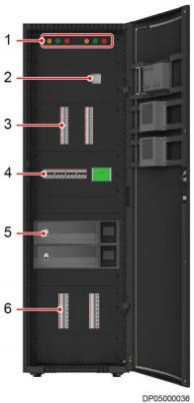

图3-18 配置机架式UPS 时一体化配电柜
(1)指示灯
(4) UPS 输入/输出空开
(2) ATS
(5)机架式 UPS
(3)空调输出空开
(6) IT 输出空开
配置机架式 UPS 时一体化配电柜参数如表3-11所示。
表3-11 配置机架式UPS 时一体化配电柜参数表
参数名称 | 参数值 |
净尺寸(高×宽×深) | 2000mm×600mm×1200mm |
防护等级 | IP20 |
维护方式 | 前操作后维护 |
出线方式 | 上进上出 |
电源制式 | 380V/400V/415V 、50Hz/60Hz |
输入路数 | A 、B 两路输入 |
ATS 最大容量 | 125A |
输入最大容量 | - |
支持 UPS 最大容量 | 20kVA (2+1 并机) |
空调输出路数 | 22P |
IT 输出路数 | 24P |
防雷 | 配置 C 级防雷器 |
配置机架式 UPS 时一体化配电柜配置如表 3-12 所示。
表3-12 配置机架式UPS 时一体化配电柜配置
配置项 | 配置参数 |
市电输入开关 | 可选择单路或双路(ATS：市电+市电或 市电+油机) 输入开关，开关规格根据所 配 UPS 总容量决定， 标配 125A。 |
输入智能电量仪 | 标配有输入智能电量仪。 |
输出智能电量仪 | 标配无输出智能电量仪。 |
机架式 UPS | 可选择 10kVA 、15kVA 或 20kVA 的机架 式 UPS，配置 3 个。 |
UPS 配电 | 根据 UPS 容量及系统容量调整， 配置 3 台 UPS 输入输出旁路开关，标配3× 63A/3P+3×63A/3P+1×80A/4P。 |
空调配电 | 4×63A/3P+10×16A/1P。 |
IT 配电 | 标配 24×40A/1P。 |
照明配电(预留) | 2×10A/1P。 |
配置模块化 UPS 时一体化配电柜外观如图3-19 所示。

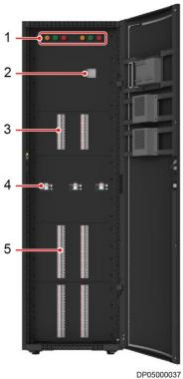

图3-19 配置模块化UPS 时一体化配电柜
(1)指示灯
(4) UPS 输入/输出塑壳
(2) ATS
(5)双路 IT 输出空开
(3)空调输出空开
配置模块化 UPS 时一体化配电柜参数如表3-13所示。
表3-13 配置模块化UPS 时一体化配电柜参数表
参数名称 | 参数值 |
净尺寸(高×宽×深) | 2000mm×600mm×1200mm |
IP 等级 | IP20 |
维护方式 | 前操作后维护 |
出线方式 | 上进上出 |
电源制式 | 380V/400V/415V 、50Hz/60Hz |
输入路数 | A 、B 两路输入 |
ATS 最大容量 | 400A |
