华为eLTE N610E-22 AC AC/DC 电源盒 ETP48300-A2华为网络机柜

暂无价格
  • 产品说明

华为eLTE N610E-22 AC AC/DC 电源盒 ETP48300-A2华为网络机柜

功能

l 将220V交流电源转换为直流电源，典型输出电压为-54V，为机柜中的直流设备供 电。

l 管理和上报电源模块监控信息。

外观

ETP48300-A2盒式电源外观如图3-11所示。

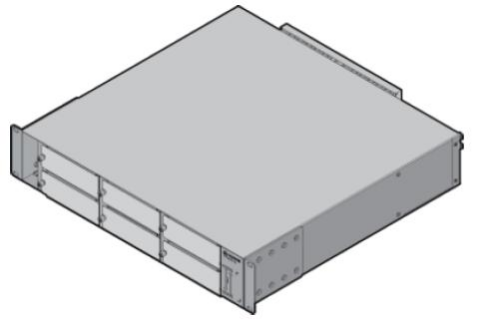

图 3-11 ETP48300-A2 盒式电源外观





前视图

ETP48300-A2的前视图如图3-12所示。

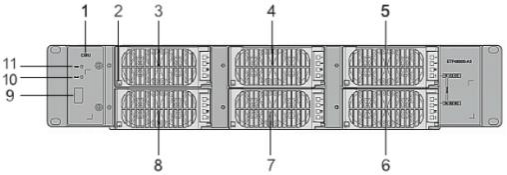

图 3-12 ETP48300-A2 前视图





1 电源监控板CMU

2 电源模块卡勾

3 电源模块A1

4 电源模块A2

5 电源模块A3

6 电源模块B3

7 电源模块B2

8 电源模块B1

9 电源监控板把手

10 ALM指示灯

11 RUN指示灯

-





表 3-6 电源指示灯说明



指示灯名称

颜色

含义

说明

RUN

绿色

运行指示灯

l 慢闪（1s亮，1s灭）：正常运行。

l 快闪（0.125s亮，0.125s灭）：通信异常。 l 灭：

- 未上电。

- 有警告（同时ALM灯慢闪）。

ALM

红色

告警指示灯

l 慢闪（1s亮，1s灭）：有警告。

l 灭：无警告。





后视图

ETP48300-A2的后视图如图3-13所示。

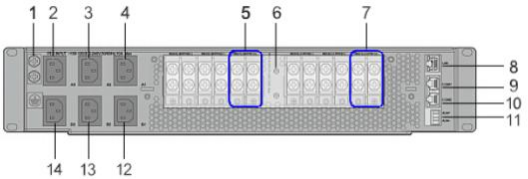

图 3-13 ETP48300-A2 后视图





1 接地点

2 交流电源输入端 口A3

3 交流电源输入端 口A2

4 交流电源输入端 口A1

5 直流电源输出端 子NEG1(-) B

RTN1(+)

6 直流电源输出区

7 直流电源输出端 子NEG1(-) A

RTN1(+)

8 LAN 端口

9 COM1 端口

10 COM2 端口

11 ALM 端口

12 交流电源输入端 口B1

13 交流电源输入端 口B2

14 交流电源输入端 口B3

-

-
