概述

单排 1200mm 密封通道分为密封冷通道和密封热通道两种场景，通道包括 IT 柜、网络 柜、配电柜、空调、电池柜、天窗、门、走线槽等部件组成， 最大柜位 18 个，其中 IT

柜 3 个~12个，以冷通道为例， 密封通道组件如图3-2 所示。

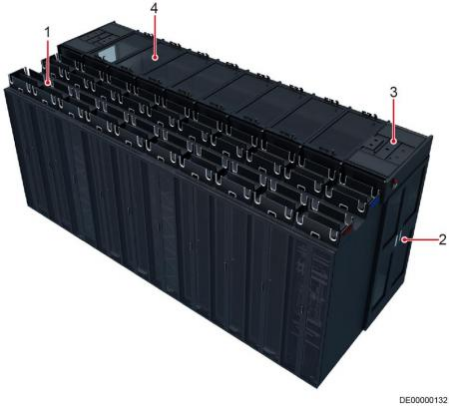

图3-2  单排 1200mm 密封冷通道组件

(1)走线槽

(3)控制天窗

(2)端门

(4)平顶/翻转天窗

天窗

密闭天窗主要用于模块通道的密封。密闭天窗分控制天窗、翻转天窗、平顶天窗三

种，密闭天窗的各类技术参数与机柜的匹配关系如表3-3所示。

表3-3  密闭天窗技术参数表

天窗外观如图3-3、图 3-4和图 3-5 所示。

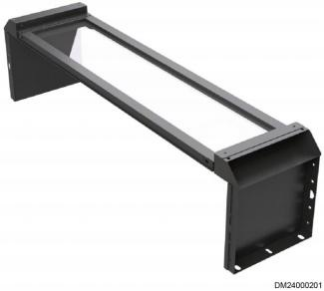

图3-3  300mm 宽平顶天窗

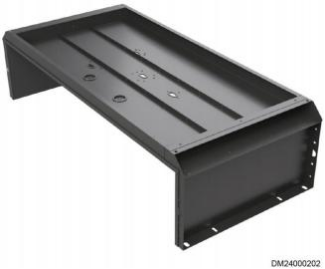

图3-4  600mm 宽控制天窗

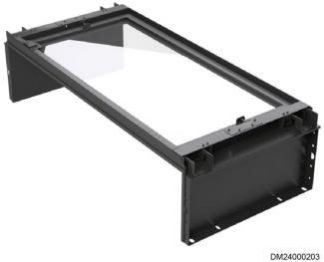

图3-5  600mm 宽平顶/翻转天窗

天窗翻转原理：翻转天窗采用偏心结构。当触发装置动作后，天窗在重力作用下打开翻转。翻转 天窗的驱动方式是通过电磁锁触发装置翻转。

端门

单排 1200mm 密封通道的端门使用双开旋转门。在密闭通道的两端安装端门，使得整 个模块形成一个独立的整体，提升设备的工作效率的同时保证工作人员或设备进出。

双开旋转门为外开， 开门角度 110°。可以保证密封通道系统的独立性。门板下部安装

密封毛刷， 提高模块的密闭性。双开旋转门的外观如图3-6 所示。
