华为DCDU-03B 配电框华为网络机柜配件

华为DCDU-03B 配电框华为网络机柜

功能

DCDU-03B提供1路-48V DC输入，提供9路-48V DC电源输出，为共站场景下的eRRU 、 eBBU 、eSCN230和eSCN231供电。内置直流防雷板，提供防雷保护功能，并提供防雷失效干节点告警接口。

外观

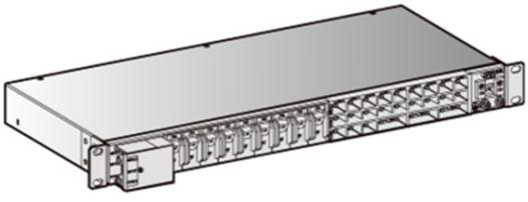

DCDU-03B配电框外观如图1-10所示。

图 1-10 DCDU-03B 配电框外观

接口

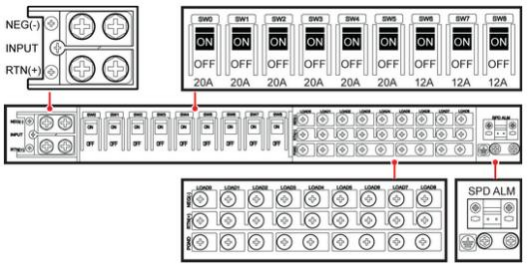

DCDU-03B的接口如图1-11所示。

图 1-11 DCDU-03B 面板接口

技术指标

DCDU-03B配电框的技术指标如表1-8所示。

表 1-8 DCDU-03B 配电框技术指标

指标项	指标值
重量	3.5kg
尺寸（宽×高×深）	442mm×43.6mm×200mm
输入最大电流	100A 输入电源线线径要求最小16mm2、最大 25mm2，建议使用63A以上的空开
配电规格	l 6×20A（17A）：用于给eRRU供电 l 3 × 12A（11A）：用于给eBBU供电及传输等设备供电线缆最大线径：8.2mm2，要求9路线缆保持一致
输出接口防雷	l 差模：10KA l 共模：20KA
