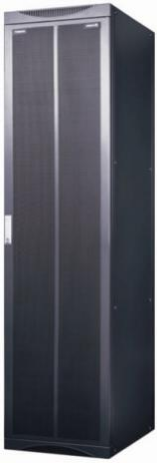

图 3-1 N66E 机柜外观图

3.1.2 N66E 机柜参数

N66E机柜参数如表3-1所示。

表 3-1 N66E 机柜参数

N66E机柜尺寸参数如图3-2所示。

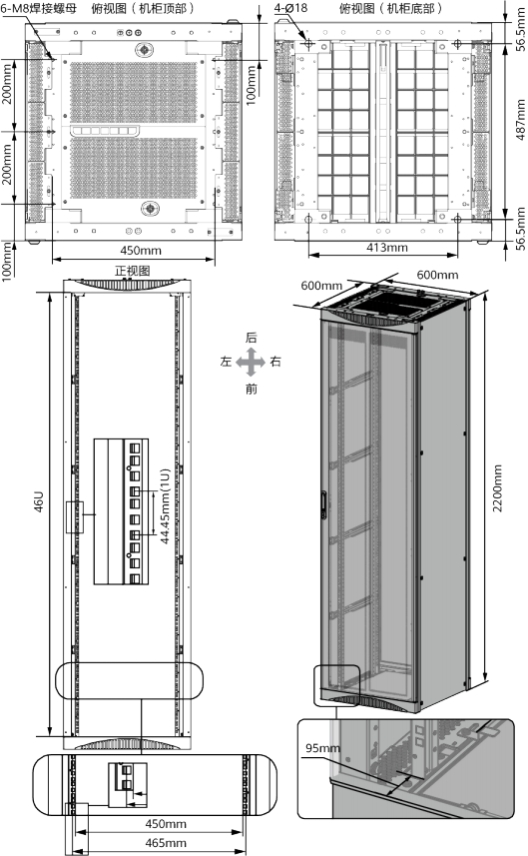

图 3-2 N66E 机柜尺寸参数

3.1.3 N66E 机柜部件

N66E机柜分为前维护机柜和后维护机柜。本文档中介绍的设备使用后维护机柜。后维 护机柜由前、后、侧门和机架组成，如图3-3所示。

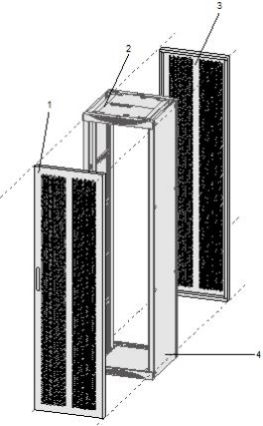

图 3-3 N66E 后维护机柜组成图

1． 前门                          2． 机架                           3． 背面的门                   4． 侧门

3.1.4 N66E 机柜结构特点

机柜材质

N66E机柜由优质电镀锌板和冷轧钢板材通过焊接构成，内部材料防火性能符合UL （ Underwriter Laboratories）标准。

布线方式

N66E机柜顶部和底部都留有过线孔，支持顶部出线和底部出线两种走线方式：

●    采用顶部出线时，外部线缆从机柜顶部进入机柜，具体的进线孔分布如图3-4所 示。

●    采用底部出线时，外部线缆从机柜底部进入机柜。

C口 说明

本文档中介绍的设备采用顶部出线方式。

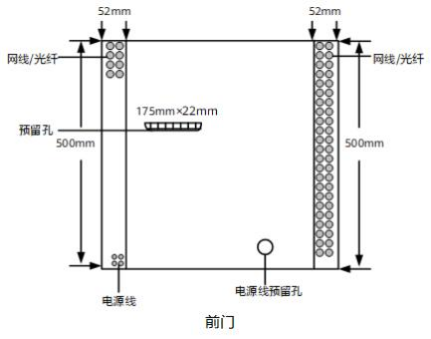

图 3-4 机柜顶部进线孔图

机柜散热

N66E机柜后、前门和顶板上开有高密的通风孔，支持前进风、后出风、上出风的通风 方式，具备良好的散热性能。

C口 说明

●   本文档中介绍的设备是左后风道散热方式，风扇在设备的后部。

●   本文档中介绍的设备在机柜中的整体风道为：机柜前->设备左->设备内->设备后->机柜后， 如图3-5所示。

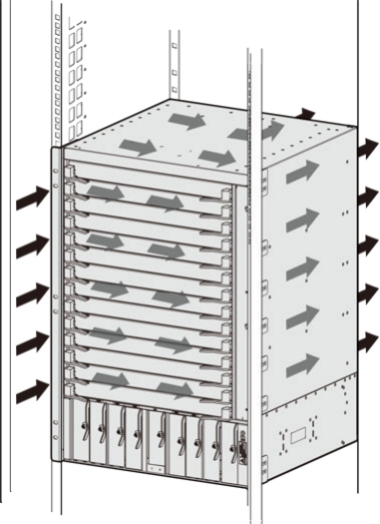

图 3-5 设备在机柜中的整体风道图

机柜防护

N66E机柜在防护方面做了以下处理：

●    设计时充分考虑了电磁兼容性问题，使机柜具有良好的电磁屏蔽性能。

●    机柜底板上的通风孔内衬防尘网，使机柜具备良好的防尘性能。

●    机柜各部件均良好接地，接地电阻不大于0.1欧姆。

ESD 插孔

配戴防静电腕带时，防静电腕带的接口一端要插在ESD插孔中。 ESD插孔位于N66E机 柜中部，插孔下方有“ESD”标识，如图3-6所示。

图 3-6 N66E 机柜 ESD 插孔示意图

安装场景

N66E机柜有以下两种安装场景：

●     可在水泥地面上安装。

●    可在防静电地板上安装。在防静电地板上安装时，配用N6X系列支架。

机柜并柜

N66E机柜支持肩并肩并柜。并柜时顶部使用并柜连接板连接，如图3-7所示。并柜连 接板为机柜自带的附件。

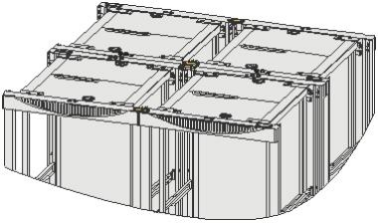

图 3-7 N66E 机柜并柜示意图
