华为FR24611 支架外观 华为网络机柜

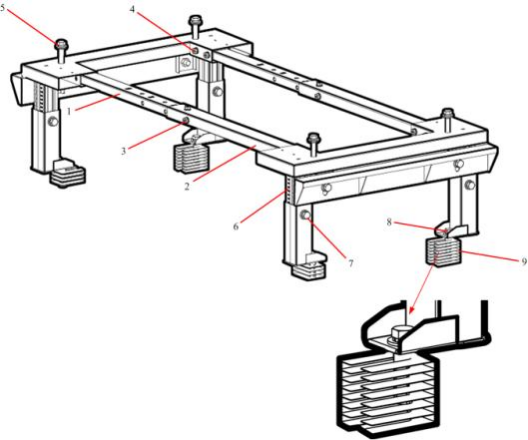

图 1-2 FR24611 支架外观示意图
1 半支架 | 2 伸缩架 | 3 半支架与伸缩架连接的M8组合螺钉 |
4 支架与滑道连接孔 | 5 支架与机柜连接孔 | 6 防静电地板高度刻度 |
7 高度锁定螺栓 8 地面安装孔 9 绝缘垫片和膨胀螺栓
FR24611系列支架高度可调，其共有四种型号可供选择，每种型号对应的可调高度如表 1-3所示。
表 1-3 FR24611 支架可调高度
序号 | 支架宽度（mm） | 可调高度（mm） |
1 | 600 | 200~270 |
2 | 600 | 270~410 |
3 | 600 | 410~700 |
4 | 600 | 700~1200 |
