DCDU-12B配电盒外观如图3-14 、图3-15所示。

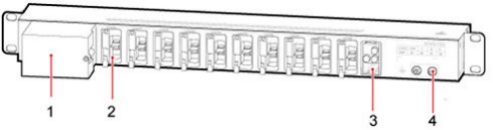

图 3-14 DCDU-12B 配电盒正面外观图

1 直流输入端子	2 直流输出端子
3 保险丝备件盒	4 等电位接地点

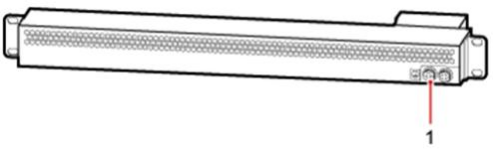

图 3-15 DCDU-12B 配电盒背面外观图

1 接地点

接口

DCDU-12B的面板接口如图3-16所示。

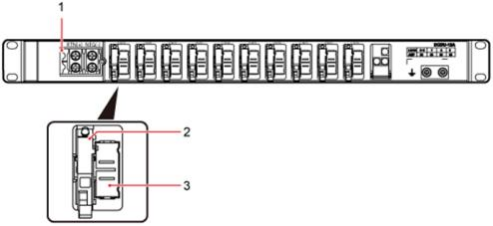

图 3-16 DCDU-12B 面板接口

DCDU-12B模块的面板接口参数如表3-9所示。

表 3-9DCDU-12B 模块的面板接口参数

图标	接口	面板标识	适配端子及线缆	说明
1	直流输入端子	NEG(-)	双路单孔OT（M6）端子，支持线缆最大横截面积为1组 35mm2线缆，2组 25mm2 的线缆。	负极输入接线端子。
1	直流输入端子	RTN(+)	双路单孔OT（M6）端子，支持线缆最大横截面积为1组 35mm2线缆，2组 25mm2 的线缆。	正极输入接线端子。
2	保险丝座	LOAD0~ LOAD9	-	分别控制LOAD0~ LOAD9的通断，从而控制eRRU、 BBU3910/ BBU3900 、eSCN230 或eSCN231等输入电流的通断。说明保险丝座上的指示灯指示保险丝的状态： l 指示灯亮代表保险丝故障，需要更换。 l 指示灯灭代表保险丝正常工作。
