华为N610E-22 AC机柜AC/DC 电源盒 ETP48100-B1华为网络机柜

华为N610E-22 AC机柜AC/DC 电源盒华为网络机柜

ETP48100-B1

ETP48100-B1适用于N610E-22 AC机柜配置eSCN230/eSCN230+BBU3910/

BBU3900/2*eSCN230+BBU3910/BBU3900/eSCN231场景，配套DCDU-12B使用。

功能

ETP48100-B1电源设备用于完成交直流转换和配电功能，高度为1U。

外观

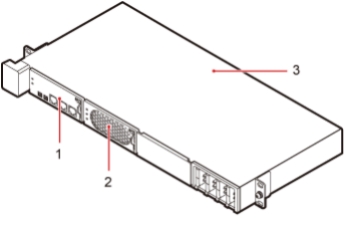

ETP48100-B1电源设备组成如图3-9所示。

图 3-9 ETP48100-B1 电源设备外观

1 PMU

2 PSU

3 ETP48100-B1插框

接口

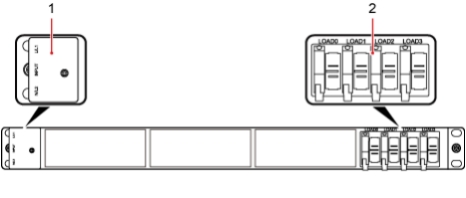

ETP48100-B1接口如图3-10所示：

图 3-10 ETP48100-B1 接口

ETP48100-B1插框接口说明如表3-4所示。

表 3-4 ETP48100-B1 接口说明

接口

面板标识

连接器类型

说明

(1) 交流输入接口

INPUT

OT端子

用于连接交流输入电源线。

(2) 直流输出接口

OUTPUT

LOAD0～LOAD1用于给

DCDU-12B供电，连接电源线使用 DCDU-12B自带电源线。LOAD2~ LOAD3扩容备用。
