华为N610E-22 AC机柜交流配电框华为网络机柜

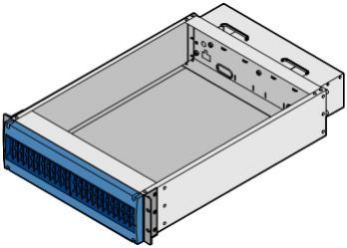

交流配电框高度为3U，外观如图3-6所示。

图 3-6 交流配电框外观示意图

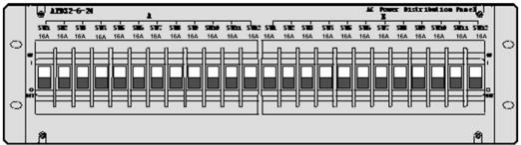

交流配电框的前面板外观如图3-7所示。

图 3-7 交流配电框前面板示意图

交流配电框前面板上有24个空气开关，分为A和B两组，每组12个，序号SW1至 SW12，均为从左向右排序。每个空气开关的电流为16A。

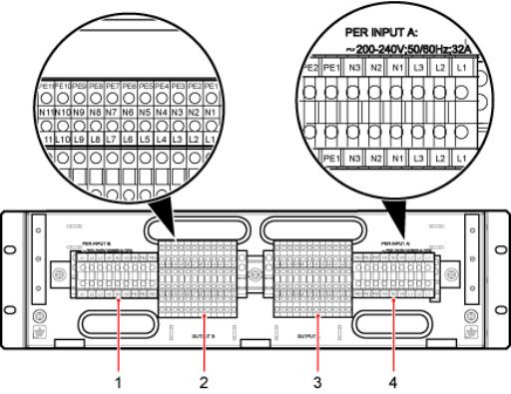

交流配电框的后面板外观如图3-8所示。

图 3-8 交流配电框后面板示意图

1 B组输入端子	2 B组输出端子
3 A组输出端子	4 A组输入端子

输出接线端子分为A 、B两组，A组与B组的电路相同，序号均为从右向左排序，由对应的空气开关对其进行通断控制。例如：A组的序号为PE1 、N1 、L1的输出接线端子由A 组的序号为SW1的空气开关控制。
