42U 机柜单柜场景各部件如图 2-2所示。

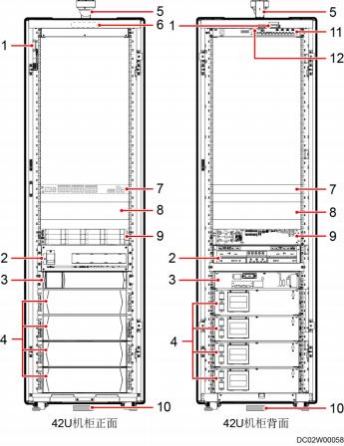

图2-2 42U 机柜单柜场景
表2-4 42U 机柜场景部件介绍
编号 | 部件 | 是否需要现场安装 | 是否需要现场接线 |
（1） | 门磁 | 不需要 | 不需要 |
（2） | PDU5000 | 不需要 | 需要 |
（3） | UPS | 不需要 | 需要 |
（4） | 电池包（可选） | 需要 | 需要 |
（5） | 摄像机（可选） | 需要 | 需要 |
（6） | 温湿度传感器 | 不需要 | 不需要 |
（7） | 交换机（可选） | 需要 | 需要 |
（8） | 服务器（可选） | 需要 | 需要 |
（9） | VCN（可选，图示以 VCN500 为例） | 需要 | 需要 |
（10） | 水浸传感器 | 需要 | 需要 |
（11） | ECC800e | 不需要 | 不需要 |
（12） | 感烟探测器 | 不需要 | 不需要 |
42U 机柜多柜场景
42U 机柜多柜包含 2 柜、3 柜和 4 柜场景，以 4 柜（网络柜+基础设施一体柜+电池柜+ 电池柜）场景为例。

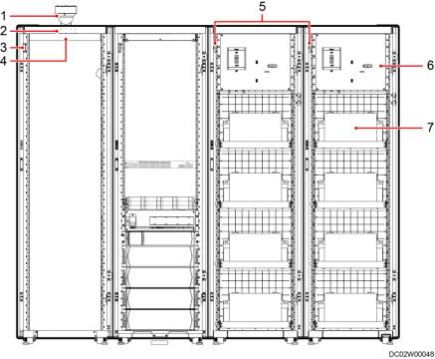

图2-3 42U 机柜 4 柜场景（正面）
L口说明
l 基础设施一体柜请参考单柜场景。
l 2 柜（基础设施一体柜+电池柜）场景时，独立部署 AI/DI 模块选配安装在电池柜背面顶部 42U。
l 当网络柜和电池柜同时存在时，独立部署 AI/DI 模块优先选配安装在网络柜背面顶部 42U。
l 当配置了蓄电池时，基础设施一体柜不配置电池包。
表2-5 42U 机柜 4 柜场景部件介绍
编号 | 部件 | 是否需要现场安装 | 是否需要现场接线 |
（1） | 摄像机（可选） | 需要 | 需要 |
（2） | 温湿度传感器（可选） 说明 l 800mm 宽网络柜， 温湿度传感器安装在 网络柜左侧。 l 600mm 宽网络柜， 温湿度传感器安装在 网络柜顶部。 | 需要 | 需要 |
（3） | 门磁（可选） 说明 机柜后门的门磁（可 选），安装位置参考基础 | 需要 | 需要 |
编号 | 部件 | 是否需要现场安装 | 是否需要现场接线 |
| 设施一体柜。 |
|
|
（4） | 独立部署 AI/DI 模块 （可选） | 需要 | 需要 |
（5） | 门磁（可选） 说明 机柜后门的门磁（可 选），安装位置参考基础 设施一体柜。 | 需要 | 需要 |
（6） | 电池柜配电 | 需要 | 需要 |
（7） | 蓄电池 | 需要 | 需要 |
