图 3-11 安装机柜门
2. 安装前门和后门的接地线。安装位置如图3-12所示。
图 3-12 安装接地线
3.2 在防静电地板安装
3.2.1 拆除接地线及机柜门
说明
拆除接地线及机柜门前需先拆除划线模板和水泥安装件。

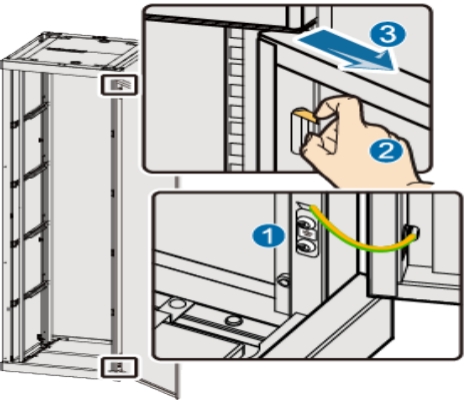

1. 拆除接在机架上的机柜前门和后门的接地线，接地线的另一端保留在机柜门上。 如图3-13中①所示。
2. 拉下前门上端的钩销。如图3-13中②所示。
3. 取下机柜前门。如图3-13中③所示。
4. 按同样步骤拆除机柜后门。
图 3-13 拆除后维护的接地线及机柜门
说明
将拆下的机柜前后门放置好以备后续使用。
3.2.2 确定支架安装位置

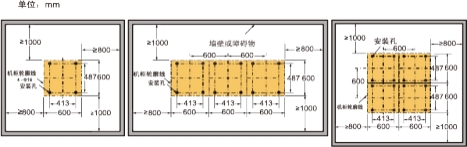

1. 机柜安装孔位图。如图3-14所示。
图 3-14 机柜安装孔位图
