交流配电单元（单相PDU）

外观

单相PDU外观如图2-3所示。

图 2-3 单相PDU 外观图

功能

220V单相PDU用于数据中心机柜配电，支持单相交流220V AC～240V AC输入，输出两组B1 、B2，其中B1控制5路C13和2路C19 ，B2控制4路C13和2路C19 ，每组由一个16A空开断路器控制。连接机框时，每组所有插头承载总电流不超过16A。

16A

C13 C13 C13 C13 C13 C19 C19 C13 C13 C13 C13 C19 C19

B1-1 B1-2 B1-3 B1-4 B1-5 B1-6 B1-7 B2-1 B2-2 B2-3 B2-4 B2-5 B2-6

规格参数

单相PDU规格参数如表2-3所示。

表 2-3 单相PDU 规格参数表

参数	取值
外形尺寸（宽×深×高）	l 带挂耳：50mm×44.5mm（不含空开） ×876mm l 不带挂耳：50mm×44.5mm（不含空开）×826mm
挂耳安装孔距	852mm
重量	≤5kg
额定输入电压范围	220V AC～240V AC ，50/60Hz
额定输入电流	Max.32A
额定输出电压范围	220V AC～240V AC ，50/60Hz
额定输出电流	Max.16A*2
输入连接器规格	三芯工业插头（IEC60309/220VAC/32A）
输入线缆规格	线径：3×6mm2，长度：3m
输出路数及制式	9路C13和4路C19输出
环境参数	l 工作温度：-5 °C～+55 °C l 储存温度：-40 °C～+85 °C l 工作相对湿度：5％～95% l 工作大气压力：70kPa～106kPa l 工作海拔高度：≤3000m

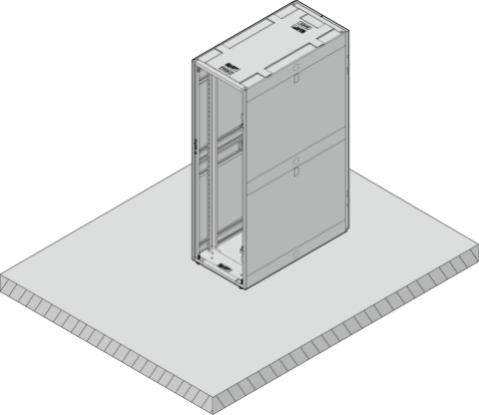

单个机柜安装完成效果图
