华为FusionModule800 小型智能微模块数据中心 华为网络机柜

2.1 产品特点

采用一体化集成方案，主要具备一体化集成、安全可靠、节省机房占地面积和节约能源、安装省时、省力、省心、架构兼容、快速灵活部署和完善的监控等特点，是新一代智能微模块数据中心产品。

一体化集成

l 一体化集成机柜系统、供配电系统、温控系统、管理系统、防雷接地系统综合布线系统，高集成设计，提供完整的解决方案。

l 综合柜集成 UPS（uninterruptible power system）、配电、智能温控产品和管理系统。

安全可靠

l UPS 配置手动维修旁路，正常工作时手动维修旁路开关处于锁定状态，避免由于误操作引起电气事故。

l UPS 能可靠的实现 N+1 冗余，提高系统的可靠性。

l 强电和弱电分开走线，减少电磁干扰。

l 保证在电源故障等原因造成制冷系统故障后，可利用机房环境辅助散热，在一段时间内维持设备工作环境温度，以免过快升温，从而保护服务器设备的安全运 行，等候制冷系统故障恢复。

节省机房占地面积和节约能源

l 无需专业机房，办公大楼房间改造即可。

l 可直接安装在楼宇水泥地面上，减少外配套工程。

l 机房面积 ≤ 40m2。

l 供货周期短，快速安装，安装与调测总工时 ≤ 3 人天（典型 8.5kW/R3 模块场景），有效减少安装工时。

安装省时、省力、省心

l 标准化方案，去工程化设计。

l 全密闭通道与机柜发货预安装，省地省时。

l 机架式智能温控产品室内机发货预安装，冗余更简单。

架构兼容

l 支持T1、T1 低温和 T3 环境。

l 模块化配电，模块化智能温控产品，支持柔性升级。

l 支持全密闭冷热通道，节能降噪。

l 在监控界面使能PUE 后，智能配电场景支持显示PUE 值。

快速灵活部署

l 集成化设计支持主设备随办公点搬迁。

l 根据房间尺寸和单柜功耗灵活部署，满足扩容要求。

l 适配企业Web 和内部业务，IT 柜内灵活安装服务器、存储、网络设备，为用户提供更多空间。

完善的监控

l 可通过多种传感器，实现对机房内各功能模块的不间断监控。

l 本地提供微模块级显示屏，轻松实现本地管理各功能模块。

l 支持最多 3 个微模块摄像机和房间级摄像机的监控。（微模块摄像机安装在微模块上，房间级摄像机安装在房间内。）

l 支持对房间级门禁的监控。

l 支持 2 个微模块的ECC800 之间级联。

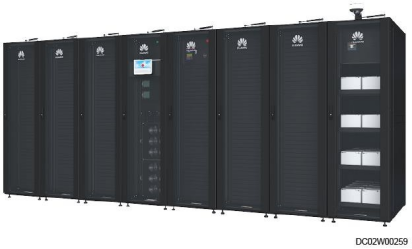

图2-3 单排全密闭冷热通道

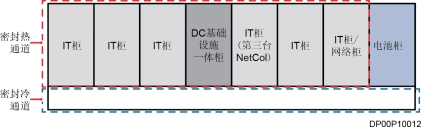

图2-4 单排全密闭冷热通道平面布局图

3.1.1 机柜

机柜分为 IT 柜、电池柜、DC 基础设施一体柜和网络柜。

机柜符合 IEC（International Electrotechnical Commission）60297-1 标准，为数据中心服务器提供可靠稳定的安装空间，保证服务器的安全运行。

机柜尺寸统一，并采用前后风道。

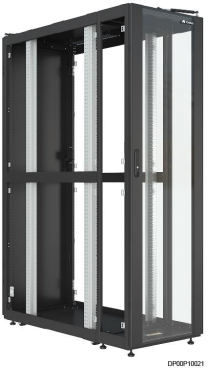

图3-1 机柜外观图

机柜满足以下特性：

l 机柜内后部可安装两条竖装PDU2000。

l 机柜的垂直安装上标示有每“U”的位置。

l 机柜的前门和后门带锁，并只能用专用钥匙才能打开。

l 机柜支持底座安装。

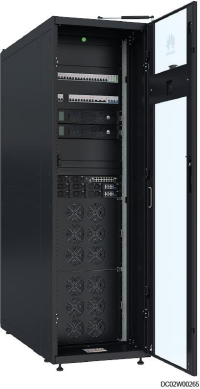

图3-3 DC 基础设施一体柜外观
