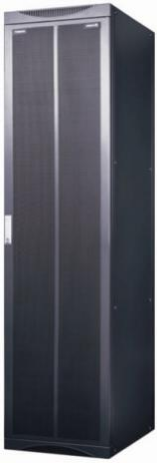

图 3-1 N66E 机柜外观图

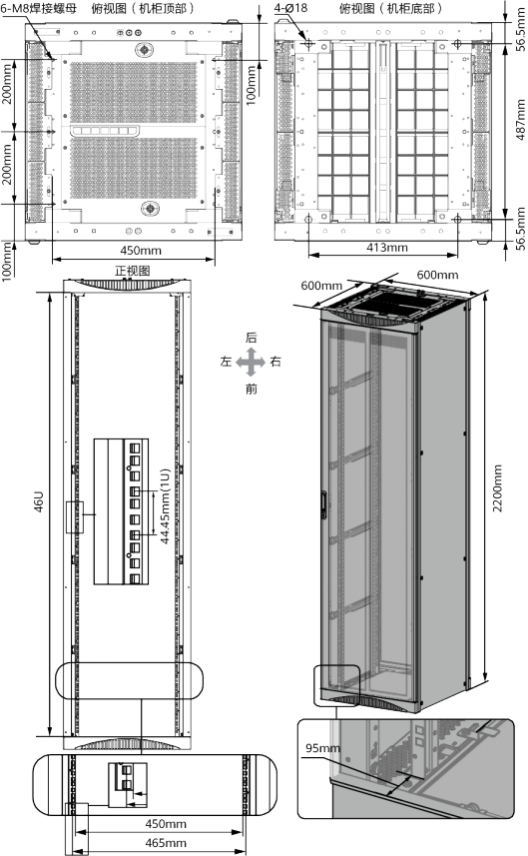

图 3-2 N66E 机柜尺寸参数

3.1.3 N66E 机柜部件

N66E机柜分为前维护机柜和后维护机柜。本文档中介绍的设备使用后维护机柜。后维护机柜由前、后、侧门和机架组成，如图3-3所示。

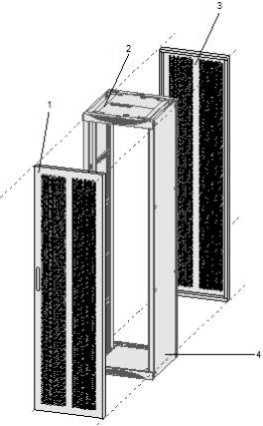

图 3-3 N66E 后维护机柜组成图

1．前门 2．机架 3．背面的门 4．侧门

机柜材质

N66E机柜由优质电镀锌板和冷轧钢板材通过焊接构成，内部材料防火性能符合UL （ Underwriter Laboratories）标准。

布线方式

N66E机柜顶部和底部都留有过线孔，支持顶部出线和底部出线两种走线方式：

● 采用顶部出线时，外部线缆从机柜顶部进入机柜，具体的进线孔分布如图3-4所示。

● 采用底部出线时，外部线缆从机柜底部进入机柜。

表 3-1 N66E 机柜参数

项目	参数
机柜底部安装孔	● 孔位（宽×深）：413mm×487mm ● 开孔孔径：4个φ18孔 ● 螺母规格：4个M12膨胀螺栓
可用空间	46U
开档尺寸	450mm
插框安装尺寸（方孔条中心距）	465mm
方孔条安装面与机柜前门内侧的距离	95mm
