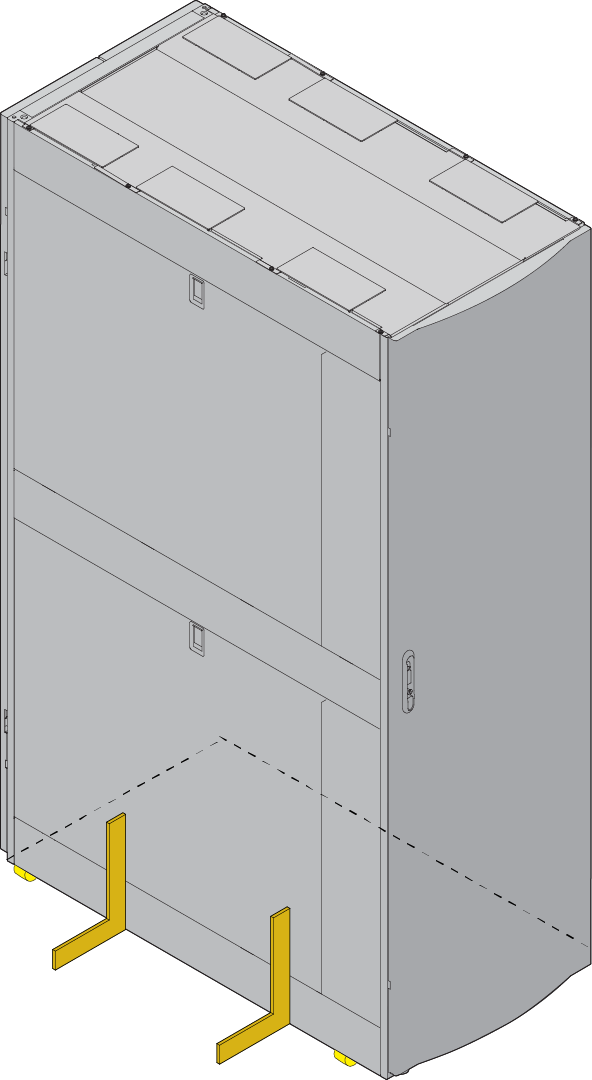

机柜放置在安装位置示意图

说明 用角尺确认机柜位置时，确保机柜左侧或右侧、后门处外沿与地面轮廓线对齐即可。 步骤4 利用机柜自带支撑地脚将机柜固定在地面上。 1. 打开机柜前、后门，如图中步骤①所示。 2. 用十字螺丝刀顺时针拧下机柜底部四个支撑地脚，如图步骤②所示。 3. 用活动扳手顺时针拧四个支撑地脚下部的M12螺栓，确保支撑地脚触地，机柜底 部四个滚轮均悬空，华为FR42612L服务器机柜固定，华为FR42612L交换机机柜介绍

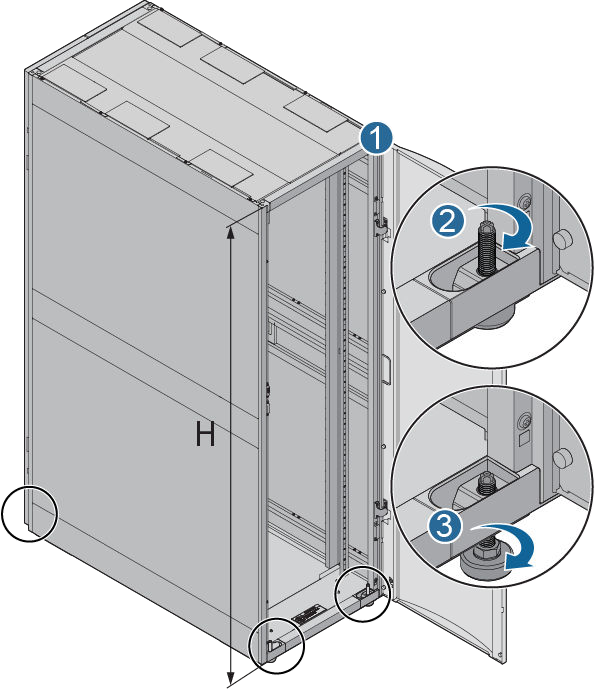

固定机柜示意图

说明 – 机柜底部滚轮悬空检验方法：用十字螺丝刀拨动滚轮，四个滚轮均能自由转动。 – H表示机柜顶部到地面距离，可调范围：1995mm~2005mm。H值可根据实际情况调 整支撑地脚。 4. 用钢卷尺测量机柜前、后、左、右四个位置高度，确保所有高度相同。 步骤5 根据机柜的水平度和垂直度，利用地脚调平机柜。 1. 用水平尺和铅垂仪分别检查机柜的水平度和垂直度，如图所示。 2. 如果机柜不水平，使用活动扳手调节相应的地脚，使机柜达到水平状态。华为FR42612L服务器机柜固定，华为FR42612L交换机机柜介绍

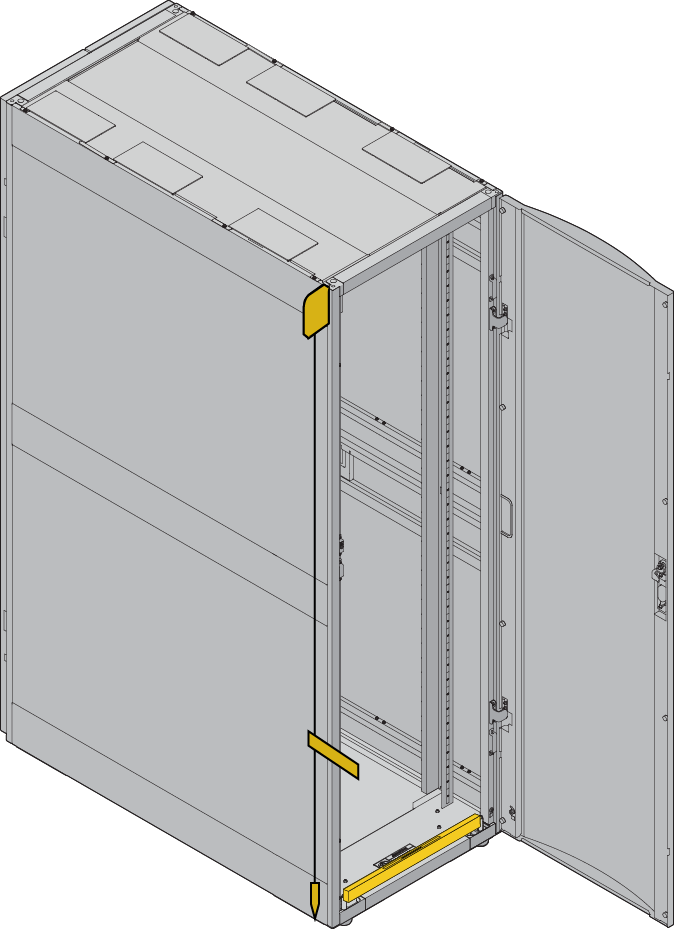

调平机柜示意图

说明 ● 机柜前、后门位置均需要进行水平度检验。 ● 水平度识别方法：放置水平尺后，待水平尺中部的气泡静止，气泡处于中间位置即为水平。 步骤6 可选: 当固定并调平了两台以上相邻机柜，机柜之间需要进行并柜连接。 1. 用十字螺丝刀拧下机柜前、后门并柜片上紧固螺钉，如图5-18中步骤①所示。 说明 – 处于中间位置机柜，前门、后门各有四个并柜点。 – 处于边缘位置机柜，前门、后门各有两个并柜点。 – 并柜后机柜垂直度偏差和机柜间间距均不大于3mm。 2. 把并柜片从机柜门上缺口位置穿过，用步骤①拆下的螺钉紧固，如图5-18中步骤 ②所示。
