在机柜安装完成之后，需要安装机柜的保护地线和电源线，为机柜内部组件供电。 前提条件 ● 已完成机柜的安装。 ● 配电柜相关输出端子的配电输出开关设置为OFF。 ● 机柜内PDU的所有空气开关均设置为OFF。 ● 安装时需要的材料已经就绪，包括：电源线、保护地线、线扣、浸蜡麻绳和绝缘 胶布。 ● 安装时需要的工具已经就绪，包括：斜口钳、电源线剪线钳、十字螺丝刀、万用 表、梯子。 背景信息 PDU电源连接器为IEC60309/32A标准工业插头和插座，如图5-21所示。其中近PDU端 为公插头，发货时已连接到PDU电源线上；近配电柜端为母插座，需要现场将配电柜 的交流输出电缆连接到母插座上，再将公插头与母插座对接。 图 5-21 PDU 电源连接器 操作步骤 步骤1 布放保护地线和电源线。 1. 阅读《站点勘测报告》，确定保护地线和电源线的走线方式、走线路由和长度。 说明 机柜支持上走线和下走线两种方式，

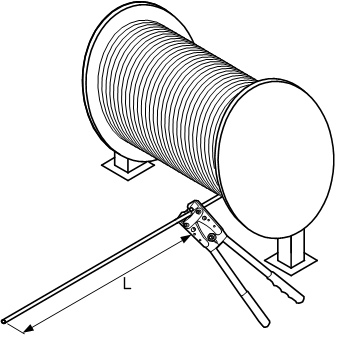

安装华为服务器机柜的保护地线与电源线，600*1000*2000mm网络机柜，19英寸波分机柜下面将以上走线为例进行说明。 2. 使用电源线剪线钳截取一定长度的线缆，剪取时需要预留一定的余量，如图5-22 所示。

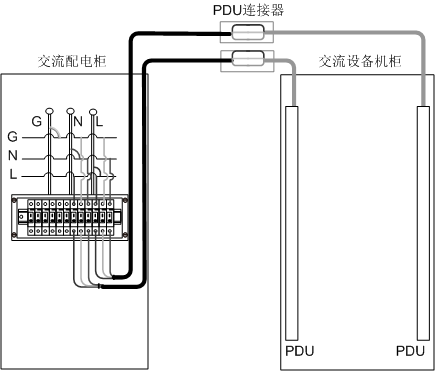

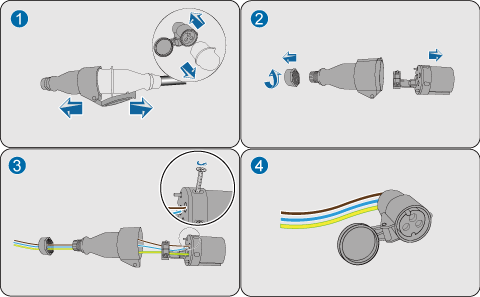

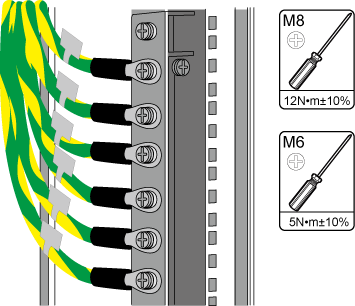

安装华为服务器机柜的保护地线与电源线，600*1000*2000mm网络机柜，19英寸波分机柜图 5-22 截线 3. 在电缆两端粘贴临时标签，使布放后的电缆易于辨识。 临时标签的内容可与正式的标签一致，也可自行拟定。 4. 将保护地线和电源线沿走线架布放整齐，与将要连接的端子的距离适中。 步骤2 装配保护地线和电源线端子。 说明 保护地线和电源线端子的制作方法请参见G 制作线缆和连接器。 步骤3 安装保护地线。 1. 使用十字螺丝刀拆卸配电柜接地排上接地端子的螺钉，并固定保护地线， 如图 5-23所示。 图 5-23 将保护地线固定在接地排上 说明 紧固力矩大小的选择需要与OT端子的规格匹配。 2. 使用十字螺丝刀拆卸机柜方孔条顶端或者底端接地端子的螺钉，并固定保护地线 的另一端。 – 当采用上走线方式时，保护地线的另一端安装在机柜方孔条顶端的接地端子 上。 – 当采用下走线方式时，保护地线的另一端安装在机柜方孔条底端的接地端子 上。 步骤4 将机柜的顶板掀开30度，从机柜中取出PDU电源连接器。 须知 本步骤建议由两人协同操作。 1. 拉开机柜后门顶部的顶板活动插销，再向上推顶板，使之与顶板前端成30度，如 图5-24中①所示。 2. 将两个PDU电源连接器从机柜顶端两边的出线孔分别取出，如图5-24中②所示。 3. 将机柜顶板恢复成推开前状态。安装华为服务器机柜的保护地线与电源线，600*1000*2000mm网络机柜，19英寸波分机柜 图 5-24 取出 PDU 电源连接器 步骤5 将电源线连接到PDU连接器的母插座。 危险 配电柜对各机柜供电的电源开关必须处于关闭状态，否则会危及生命。 1. 打开PDU连接器的公插头和母插座，如图5-25中①所示。 2. 解锁PDU连接器母插座中间连接部分的卡扣，然后沿逆时针方向旋转打开PDU连 接器的母插座，如图5-25中②所示。 3. 将电源线穿入PDU连接器的母插座，再将电源线的火线（棕色）、保护地线（黄 绿色）和零线（蓝色）分别插入PDU连接器母插座的“L/+”插孔、“ ”插孔 和未标识的插孔中，使用十字螺丝刀拧紧插孔侧面的十字螺钉，如图5-25中③所 示。 4. 将PDU连接器母插座的两个部分组装，然后再将PDU连接器的公插头和母插座对 接，如图5-25中④所示。 图 5-25 将电源线连接到母插座 步骤6 将电源线的另一端连接到UPS（Uninterruptible Power System）或交流配电柜/交流 配电箱对应的电源线接线端子，如图5-26所示。 图 5-26 电源线到配电柜的连接示意

安装华为服务器机柜的保护地线与电源线，600*1000*2000mm网络机柜，19英寸波分机柜----结束
